 НК-12СТ(Техническое описание)

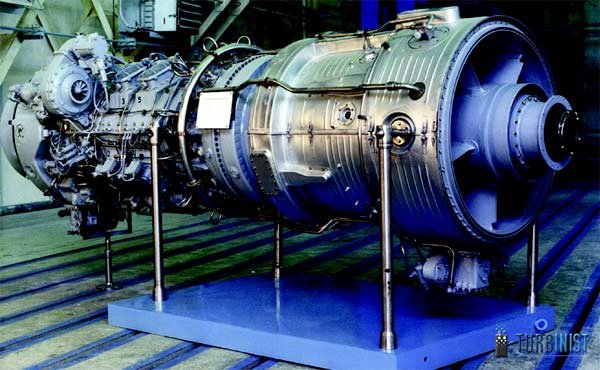

  Турбовальный газотурбинный двигатель НК-12СТ предназначен для привода нагнетателей газоперекачивающих агрегатов (ГПА) компрессорных магистральных газопроводов.



Двигатель состоит из турбокомпрессора (газогенератора) и свободной (силовой) турбины и включает в себя узловые элементы (рис. 4.1.1.1.):

опору переднюю (1), компрессор осевой (2), камеру сгорания (3), турбину турбокомпрессора трехступенчатую (4), опору промежуточную (5), проставки цилиндрические (6), турбину свободную (7).



Кроме того, двигатель имеет агрегаты питания топливом, системы смазки, регулирования и управления, запуска, параметрического контроля и защит при возникновении аварийных ситуаций.



 Краткое описание конструкции двигателя



Опора передняя (1) является силовым узлом двигателя, воспринимающим нагрузки от статора и ротора компрессора (2) и передающим их через цапфы подвесок на раму двигателя.

Компрессор осевой четырнадцати ступенчатый (2) служит для повышения давления воздуха, поступающего в камеру сгорания (3) и состоит из ротора и статора.

Картер турбины, расположенный между компрессором (2) и турбиной турбокомпрессора (4), является силовым узлом двигателя. В нем размещены камера сгорания (3) кольцевого типа и опоры для валов компрессора и турбины.

Турбина турбокомпрессора (4) трехступенчатая, осевая предназначена для привода во вращение ротора компрессора, а также агрегатов, обсуживающих двигатель и ГПА.

Опора промежуточная (5) является силовым узлом двигателя, в котором размещена задняя опора ротора турбины турбокомпрессора (4), и который образует газовый тракт для подвода рабочего тела к свободной турбине (7).

Проставки (6) наружная и внутренняя расположены между промежуточной опорой (5) и сопловым аппаратом свободной турбины (7). Они служат для выравнивания поля температур и давлений газового потока на входе в свободную турбину.

Турбина свободная (7) осевая, одноступенчатая предназначена для привода центробежного нагнетателя газа ГПА.

 Роторы турбины свободной (7) и турбины турбокомпрессора (4) не имеют между собой механической связи.



  • Название: НК-16СТ(методическое пособие)
  • Авторы:---
  • Издательство:---
  • Год:----
  • Страниц:97
  • Формат: .pdf
  • Размер: 1Мб (архив)
  • Качество: Отличное
  • Серия или Выпуск:-----


СКАЧАТЬ БЕСПЛАТНО НК-12СТ(Техническое описание)
