Общие вопросы конструкции центробежных нагнетателей

   Центробежные нагнетатели (газовые компрессоры) являются основной рабочей машиной компрессорных станций газопроводов. В большинстве случаев они выполняются одно- или двухступенчатыми и представляют собой стационарные турбомашины сравнительно большой массы.

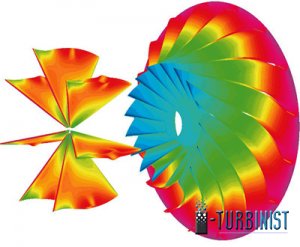

    Главными составными частями ступени центробежного нагнетателя (ЦН) являются рабочее колесо и диффузор. Схема лопаточной решетки рабочего колеса с треугольниками скоростей на входе и выходе. При вращении рабочего колеса на входе его создается разрежение. Поступающий в межлопаточное пространство газ под действием центробежных сил движется в плавно изогнутых каналах рабочего колеса. Поток в ступени ЦН пространственный. Абсолютную скорость движения газа с рассматривают относительно статора компрессора. Ее можно представить как геометрическую сумму трех составляющих: осевой с_а, радиальной с_r и окружной с_u. Скорость движения частиц газа относительно элементов рабочего колеса нагнетателя называют относительной и обозначают (w). Ее также можно разложить на составляющие. Скорость движения элементов рабочего колеса (u) является переносной.

  Для ЦН, как и для других турбомашин, справедливо уравнение неразрывности в виде G = ρсF, а для радиальной части в виде V=πDвτc_r, где V - объемный расход, D и в - соответственно диаметр и ширина канала, τ - коэффициент стеснения сечения лопатками. Отношение расходной составляющей скорости к окружной скорости называют коэффициентом расхода φ. Для радиальной части рабочего колеса φ=c_r/u, для выхода φ_2r=c_2r/u₂. Вторым уравнением, характерным для турбомашин, является уравнение движения (уравнение Эйлера). Применительно к единице массы рабочего тела, прошедшей через рабочее колесо ЦН, его используют в виде H_ад= u₂c_2u - u₁c_1u, где c_2u, c_1u - проекции абсолютной скорости на окружное направление. Это уравнение не учитывает трения и сжимаемости газа и получено при бесконечно большом числе лопаток. Отношение доли энергии в ступени, превращенной в потенциальную энергию давления, ко всей энергии, сообщенной потоку в рабочем колесе, называют степенью реактивности. В ЦНПГ применяют ступени только со значительной реактивностью, т.е. такие, в которых энергия давления превышает энергию скорости.

    Пользуются также понятием коэффициента теоретического напора Ψ= H_ад /u²₂. При c_1u=0 Ψ_т= c_2u /u₂ . На практике иногда используют ψ_т=2c_2u /u₂.

    Под степенью сжатия нагнетателя pн* по полным параметрам понимается отношение давлений, т.е. π_н^*=p_2н^* /p_1н^*.

    По развиваемому отношению давлений центробежные компрессорные машины (ЦКМ) разделяют на вентиляторы, нагнетатели и компрессоры. Вентиляторы имеют π≤1,15, нагнетатели большей частью π_н=1,1...2,7. Центробежные компрессоры - компримирующие машины на более высокую степень сжатия, в промышленных установках они снабжены обычно промежуточными охладителями рабочего тела для снижения потребляемой мощности. В англоязычной технической литературе нагнетатели природного газа называются газовыми компрессорами, иногда бустерами. При заданном напоре все ЦКМ с использованием центробежных сил требуют меньшей окружной скорости и меньшей частоты вращения, чем осевые лопаточные машины. Кроме того, нагнетатели центробежного типа менее чувствительны к наличию капель влаги и частиц пыли в транспортируемом газе, чем осевые компрессоры.

 Общие вопросы конструкции цетробежных нагнетателей
 Общие сведения


 Применяемые типы нагнетателей и требования к ним

 Устройство ступеней ЦНПГ

 Геометрические и газодинамические параметры рабочего колеса

 Взаимосвязь газодинамики, прочности, конструкции и технологии изготовления рабочего колеса

 Входные и выходные устройства ЦНПГ

 Лопаточные и безлопаточные диффузоры

 Конструкция корпусов ЦНПГ

 Роторы. Восприятие осевых усилий

 Подшипники и уплотнения ЦНПГ

 Характеристики центробежных нагнетателей

 Приведенные характеристики нагнетателей природного газа. Последовательное и параллельное соединение нагнетателей

 Влияние геометрических и газодинамических параметров ступеней на эксплуатационные характеристики ЦН

 Неустойчивые режимы работы и помпаж в ЦН




 Конструкции нагнетателей


 НЦ-16-76/1,44

 370-18 НЗЛ

 Н-16-76 ТМЗ

 Н-6 ТМЗ

 650-21-1 НЗЛ

 235-21-1 НЗЛ

 2Н-16 и 2Н-25 ТМЗ

 Нагнетатели серии PCL фирмы "Nuovo Pignone"

 7P2 фирмы "Dresser Rand"

 RF 2BB-36 фирмы "Крезо-Луар"
