Documentation CCC Series 4

Подобные характеристики компрессора и сети можно представить в разных системах координат:

Нaпop можно характеризовать одноуд переменной (например, давлением на нагнетании), простой функцией (например, отношением давлений в компрессоре) или сложной функцией многих переменных (например, политропным напором). Расход можно характеризовать результатом какого-либо простого измерения (например, перепада давления на диафрагме в линии всасывания или нагнетания) или сложной функцией (например, объемным расходом в линии всасывания с коррекцией по давлению и температуре). Поскольку потребление энергии компрессором является произведением напора, массового расхода и к.п.д., то можно построить кривые зависимости напора от потребляемой мощности или от расхода газа. В большинстве координатных систем связь между напором и расходом зависит от одной или нескольких переменных (таких как температура и давление среды на всасе компрессора, состав газа, частота вращения, положение входного направляющего аппарата). Если эти параметры поддерживаются на постоянном уровне, то работу компрессора характеризует одна кривая на характеристике компрессора. Если же одна из переменных изменяется, то возникает ряд кривых, каждая из которых характеризует работу компрессора при конкретном значении этой переменной. В любой момент времени работа компрессора может быть представлена одной линией на его характеристике, также как и его нагрузка может быть представлена одной линией на характеристике сети, как показано на рисунке. Равновесный режим возникает, когда фактические выходное давление и расход удовлетворяют обеим характеристикам. Таким образом, пересечение линий характеристик компрессора и сети дает рабочую точку компрессора. Расход в этой точке таков, что энергия, сообщенная газокомпрессором, равна той, которая необходима, чтобы преодолеть сопротивление сети. Любое изменение условий работы приводит к изменению расхода, напора и частоты вращения компрессора (если она изменяется) до тех пор. пока не будет достигнуто новое положение равновесия...

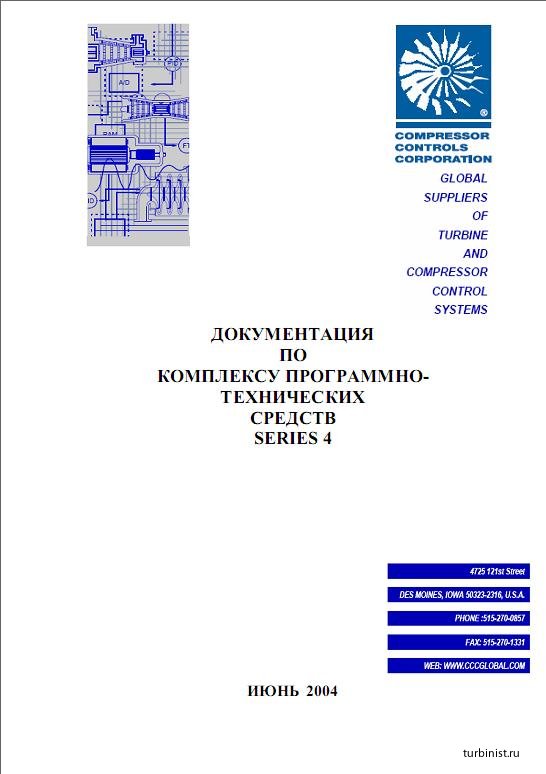

• Название: Documentation Series 4
• Авторы: ------
• Издательство: -------
• Год: 2004
• Страниц: 135
• Формат: *.pdf
• Размер: 6 Мб
• Качество: Отличное
• Серия или Выпуск: -----

СКАЧАТЬ
