Для России энергия тепла Земли может стать постоянным, надежным источником обеспечения дешевыми и доступными электроэнергией и теплом при использовании новых высоких, экологически чистых технологий по ее извлечению и поставке потребителю. В настоящее время это особенно актуально
Ограниченность ресурсов ископаемого энергетического сырья
Потребности в органическом энергетическом сырье велики в индустриально развитых и развивающихся странах (США, Япония, государства объединенной Европы, Китай, Индия и др.). При этом собственные ресурсы углеводородов в этих странах либо недостаточны, либо зарезервированы, а страна, например США, покупает энергетическое сырье за рубежом или разрабатывает месторождения в других странах.
В России, одной из богатейших по энергетическим ресурсам стран, хозяйственные потребности в энергии пока удовлетворяются возможностями использования природных ископаемых. Однако извлечение ископаемого углеводородного сырья из недр происходит очень быстрыми темпами. Если в 1940–1960-е гг. основными нефтедобывающими районами были «Второе Баку» в Поволжье и Предуралье, то, начиная с 1970-х гг., и по настоящее время таким районом является Западная Сибирь. Но и здесь наблюдается значительное снижение добычи ископаемых углеводородов. Уходит в прошлое эпоха «сухого» сеноманского газа. Прежний этап экстенсивного развития добычи природного газа подошел к завершению. Извлечение его из таких месторождений-гигантов, как Медвежье, Уренгойское и Ямбургское, составило, соответственно, 84, 65 и 50 %. Удельный вес запасов нефти, благоприятных для разработки, во времени также снижается.
Вследствие активного потребления углеводородного топлива, запасы нефти и природного газа на суше значительно сократились. Теперь основные их запасы сосредоточены на континентальном шельфе. И хотя сырьевая база нефтяной и газовой промышленности еще достаточна для добычи нефти и газа в России в необходимых объемах, в ближайшем будущем она будет обеспечиваться все в большей степени за счет освоения месторождений со сложными горно-геологическими условиями. Себестоимость добычи углеводородного сырья при этом будет расти.
Большая часть добываемых из недр невозобновляемых ресурсов используется как топливо для энергетических установок. В первую очередь это природный газ, доля которого в структуре топлива составляет 64 %.
В России 70 % электроэнергии вырабатывается на ТЭС. Энергетические предприятия страны ежегодно сжигают около 500 млн т у. т. в целях получения электроэнергии и тепла, при этом на производство тепла расходуется углеводородного топлива в 3–4 раза больше, чем на генерацию электроэнергии.
Количество теплоты, получаемое от сгорания названных объемов углеводородного сырья, эквивалентно использованию сотен тонн ядерного топлива – разница огромна. Однако ядерная энергетика требует обеспечения экологической безопасности (для исключения повторения Чернобыля) и защиты ее от возможных террористических актов, а также осуществления безопасного и дорогостоящего вывода из эксплуатации устаревших и отработавших свой срок энергоблоков АЭС. Доказанные извлекаемые запасы урана в мире составляют порядка 3 млн 400 тыс. т. За весь предшествующий период (до 2007 г.) его добыто около 2 млн т.
ВИЭ как будущее мировой энергетики
Возросший в последние десятилетия в мире интерес к альтернативным возобновляемым источникам энергии (ВИЭ) вызван не только истощением запасов углеводородного топлива, но и необходимостью решения экологических проблем. Объективные факторы (резервы ископаемого топлива и урана, а также изменения окружающей среды, связанные с использованием традиционной огневой и атомной энергетики) и тенденции развития энергетики позволяют утверждать, что переход к новым способам и формам получения энергии является неизбежным. Уже в первой половине XXI в. произойдет полный или почти полный переход на нетрадиционные источники энергии.
Чем раньше будет сделан прорыв в этом направлении, тем менее болезненным он будет для всего общества и более выгодным для страны, где будут сделаны решительные шаги в указанном направлении.
Мировая экономика в настоящее время уже взяла курс на переход к рациональному сочетанию традиционных и новых источников энергии. Энергопотребление в мире к 2000 г. составило более 18 млрд т у. т., а энергопотребление к 2025 г. может возрасти до 30–38 млрд т у. т., по прогнозным данным, к 2050 г. возможно потребление на уровне 60 млрд т у. т. Характерной тенденций развития мировой экономики в рассматриваемый период являются систематическое снижение потребления органического топлива и соответствующий рост использования нетрадиционных энергетических ресурсов. Тепловая энергия Земли занимает среди них одно из первых мест.
В настоящее время Министерством энергетики РФ принята программа развития нетрадиционной энергетики, в том числе 30-ти крупных проектов использования теплонасосных установок (ТНУ), принцип работы которых основан на потреблении низкопотенциальной тепловой энергии Земли.
Низкопотенциальная энергия тепла Земли и тепловые насосы
Источниками низкопотенциальной энергии тепла Земли являются солнечная радиация и тепловое излучение разогретых недр нашей планеты. В настоящее время использование такой энергии – одно из наиболее динамично развивающихся направлений энергетики на основе ВИЭ.
Тепло Земли может использоваться в различных типах зданий и сооружений для отопления, горячего водоснабжения, кондиционирования (охлаждения) воздуха, а также для обогрева дорожек в зимнее время года, предотвращения обледенения, подогрева полей на открытых стадионах и т. п. В англоязычной технической литературе системы, утилизирующие тепло Земли в системах теплоснабжения и кондиционирования, обозначаются как GHP – «geothermal heat pumps» (геотермальные тепловые насосы). Климатические характеристики стран Центральной и Северной Европы, которые вместе с США и Канадой являются главными районами использования низкопотенциального тепла Земли, определяют это главным образом в целях отопления; охлаждение воздуха даже в летний период требуется относительно редко. Поэтому, в отличие от США, тепловые насосы в европейских странах работают в основном в режиме отопления. В США они чаще используются в системах воздушного отопления, совмещенного с вентиляцией, что позволяет как подогревать, так и охлаждать наружный воздух. В европейских странах тепловые насосы обычно применяются в системах водяного отопления. Поскольку их эффективность увеличивается при уменьшении разности температур испарителя и конденсатора, часто для отопления зданий используются системы напольного отопления, в которых циркулирует теплоноситель относительно низкой температуры (35–40 оC).
Виды систем использования низкопотенциальной энергии тепла Земли
В общем случае можно выделить два вида систем использования низкопотенциальной энергии тепла Земли:
– открытые системы: в качестве источника низкопотенциальной тепловой энергии применяются грунтовые воды, подводимые непосредственно к тепловым насосам;
– замкнутые системы: теплообменники расположены в грунтовом массиве; при циркуляции по ним теплоносителя с пониженной относительно грунта температурой происходит «отбор» тепловой энергии от грунта и перенос ее к испарителю теплового насоса (или при использовании теплоносителя с повышенной относительно грунта температурой – его охлаждение).
Минусы открытых систем состоят в том, что скважины требуют обслуживания. Кроме этого, использование таких систем возможно не во всех местностях. Главные требования к грунту и грунтовым водам таковы:
– достаточная водопроницаемость грунта, позволяющая пополняться запасам воды;
– хороший химический состав грунтовых вод (например, низкое железосодержание), позволяющий избежать проблем, связанных с образованием отложений на стенках труб и коррозией.
Замкнутые системы использования низкопотенциальной энергии тепла Земли
Замкнутые системы бывают горизонтальными и вертикальными (рис 1).
Рис. 1. Схема геотермально теплонасосной установки с: а – горизонтальными
и б – вертикальными грунтовыми теплообменниками.
Горизонтальный грунтовой теплообменник
В странах Западной и Центральной Европы горизонтальные грунтовые теплообменники обычно представляют собой отдельные трубы, положенные относительно плотно и соединенные между собой последовательно или параллельно (рис. 2).

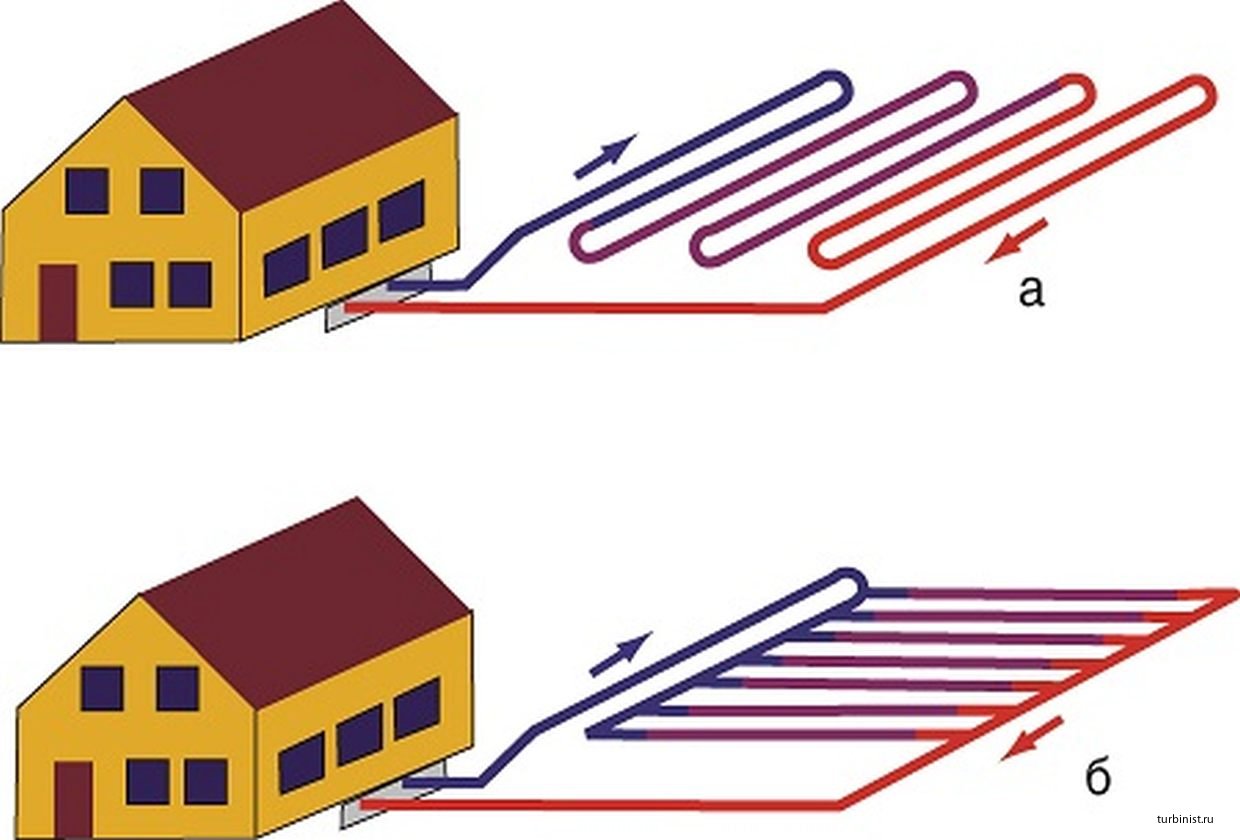

Рис. 2. Горизонтальные грунтовые теплообменники с: а – последовательным и
б – параллельным соединением.

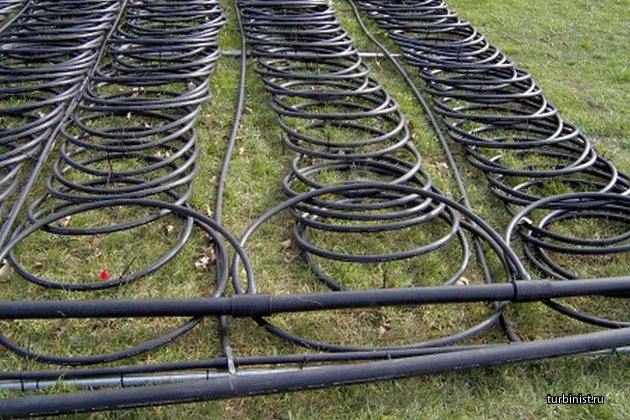

Для экономии площади участка, на котором производится теплосъем, были разработаны усовершенствованные типы теплообменников, например, теплообменники в форме спирали (рис. 3), расположенной горизонтально или вертикально. Такая форма теплообменников распространена в США.

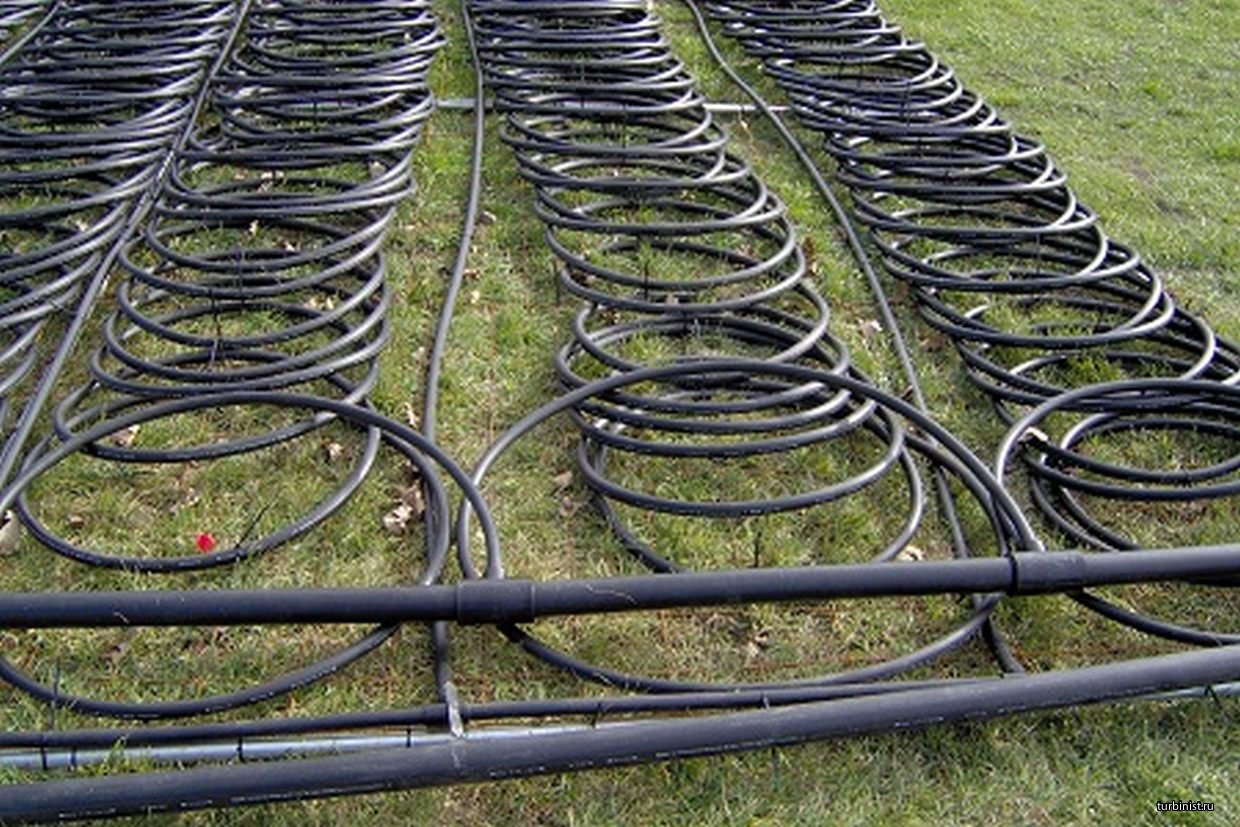

Рис. 3. Спиральный коллектор горизонтального теплообменника
Если система с горизонтальными теплообменниками используется только для получения тепла, ее нормальное функционирование возможно только при условии достаточных теплопоступлений с поверхности Земли за счет солнечной радиации. По этой причине поверхность выше теплообменников должна быть подвержена воздействию солнечных лучей.
