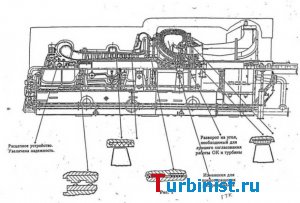

Оно состоит из втулки статорной, установленной во всасывающей камере, и втулки роторной, насаженной с натягом на вал компрессора и зафиксированной в нем винтом.
На указанных втулках выполнена трапецеидальная многозаходная резьба противоположного направления ( на роторной втулкеправая, а на статорной- левая). Профиль зуба выполнен одинаковым на обеих втулках.
Втулка статорная состоит из двух половин, закрепленных на горизонтальном разъеме всасывающей камеры с помощью стопорных шайб.
Центровка статорной втулки относительно ротора осуществляется с помощью. шести штифтов.
Лабиринтно-винтовое уплотнение при вращении вала создает в кольцевом зазоре между ним и корпусом небольшой поток воздуха с необходимым перепадом давления, направленный с входа в первую ступень компрессора наружу в машзал. На производительность компрессора выброс воздуха в атмосферу через лабиринтно-винтовое уплотнение практически не влияет, так как отбор этого воздуха осуществляется до рабочих лопаток компрессора.
Установка уплотнения такого типа позволяет устранить подсос паров и капель масла в проточную часть компрессора через полость переднего подшипника без подачи запирающего воздуха на всас компрессора.
