Газотурбинная установка ГТК 25. Настройка поворотного направляющего аппарата второй ступени турбины.Технологическая инструкция 469561 0.25102.00010

1.Общее положение 1.1. Настоящая инструкция содержит описание работ по настройке поворотного направляющего аппарата (ПНА) 2 ступени турбины ГТК-25И с помощью специальных приспособлений при проведении ремонтных работ агрегата.

1.2. Инструкция содержит рабочие чертежи специальных приспособлений,используемых для настройки ПНА.

1.3. Инструкция предназначена для ремонтных подразделений ПО"Союзгазэнергоремонт" вополняющих ремонт агрегатов ГТК-25И.

1.4. Изложенный в инструкции способ настройки ПНА 2 ступени турбины с применением спецприспособлений позволяет выполнить эти работы как с разборкой,так и без разборки турбины низкого давления (ТНД) и выемки ротора ,согласно поданного рационализаторского предложения.

2. Настройка поворотного направляющего аппарата второй ступени турбины

2.1. Перед снятием верхней половины корпуса ТНД с поворотными лопатками необходимо:

2.1.1. Отсоединить гидроцилиндр от нижней половины поворотного кольца;

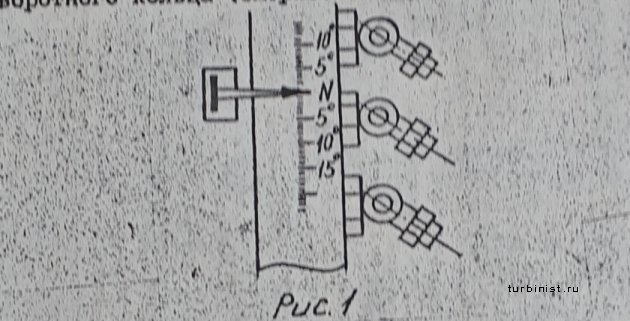

2.1.2. Провернуть поворотное кольцо с помощью лома до совмещения стрелки указателя с положение "N" на шкале поворотного кольца

Рис.1

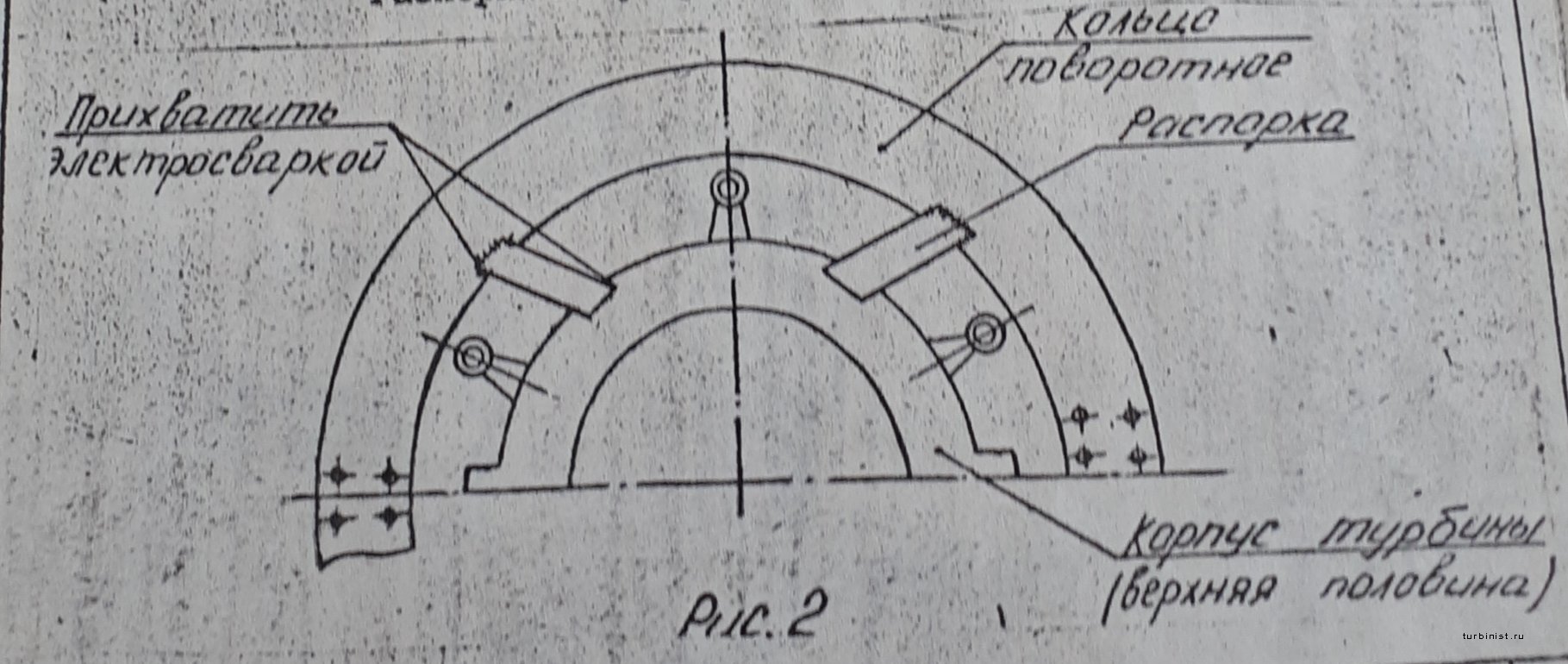

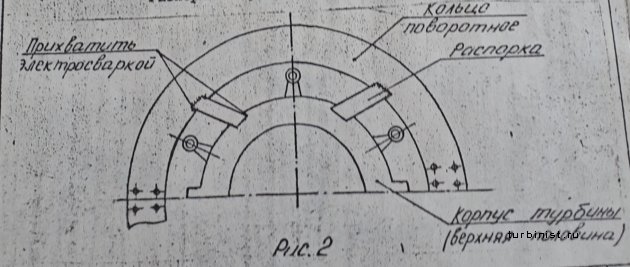

2.2. Зафиксировать верхнюю половину поворотного кольца с верхней половиной корпуса ТНД с помощью двух распорок электросваркой (прихватками), см. рис.2

Внимание! Распорки не убирать до конца настройки ПНА

Рис.2

2.3. Установить под нижнюю половину кольца опоры (брусья),разъединить верхнюю и нижнюю половины поворотного кольца.

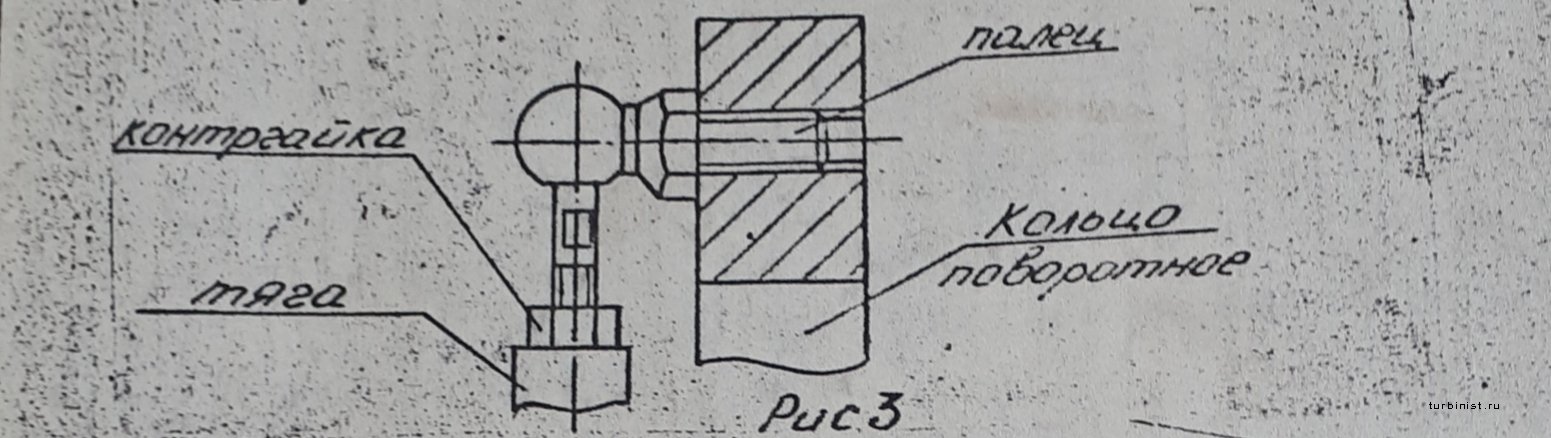

2.4. Отвернуть 2 кольца крепления тяг к поворотному кольцу с двух сторон у горизонтального разъема корпуса ТНД (так,чтобы можно было снять вернюю половину ТНД) см. рис. 3

Рис.3

2.5. Отвернуть крепеж горизонтального и вертикального разъемов корпуса ТНД,снять верхнюю половину корпуса и уложить на брусья на отм. 0.000

2.6. Если нет маркировки на тягах и рычагах поворотных лопаток,то необходимо их замаркировать и после их замены поворотных лопаток,установить все согласно маркировке.

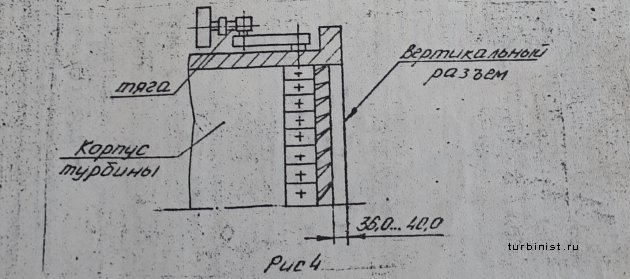

2.7. Измерить штангенциркулем растояние от верхней кромки каждой лопатки до плоскости вертикального разъема со стороны ТНД. Это растояние должно быть в пределах 36,0...40,0 мм.Если же этого размера не будет,то необходимо его отрегулировать с помощью тяг,но так чтобы размер Sx = 47,0...48,8мм был в пределах допуска. см рис 4,6

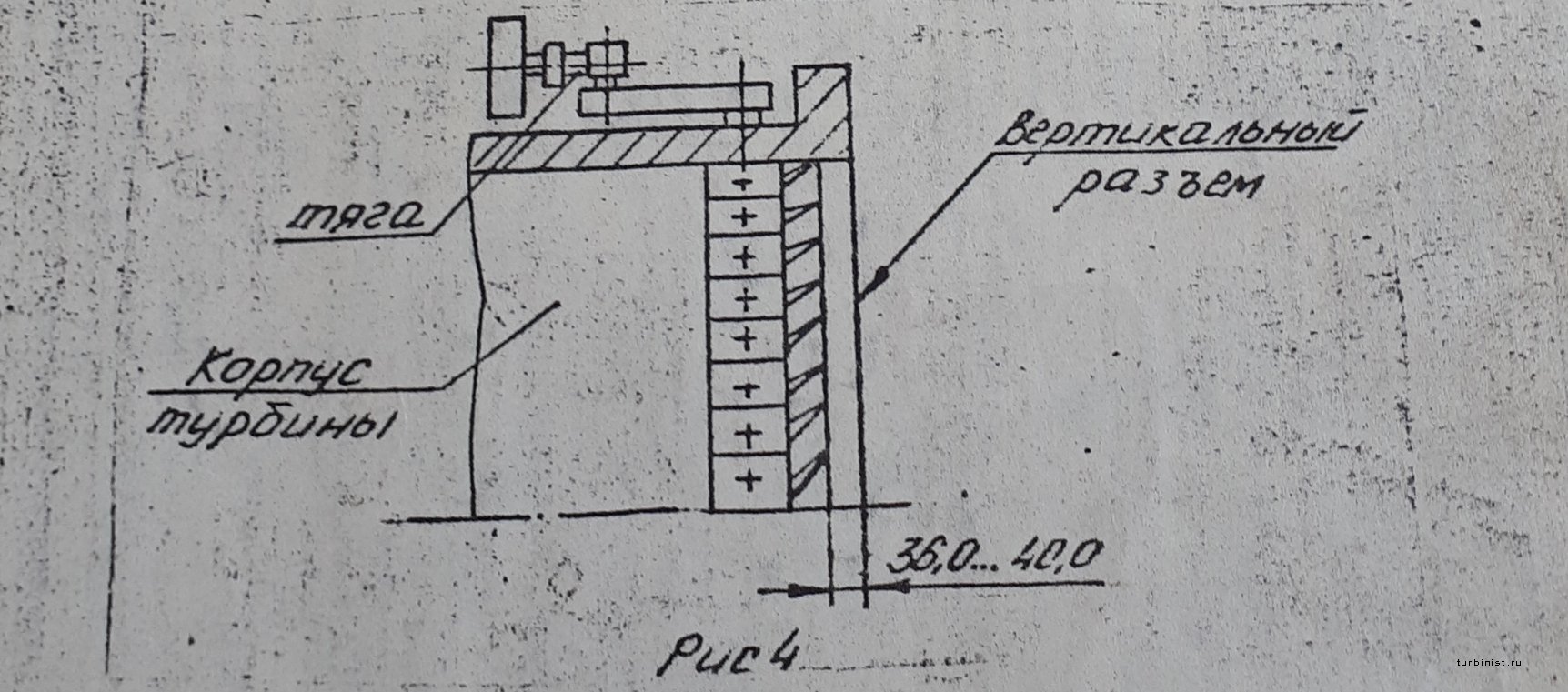

Рис. 4

2.8. Замерить зазор "в " между внешними сегментами и поворотными лопатками с помощью щупа (зазоры должны быть 0,38...1,27 ),см.рис.5

2.9. Технические требования для настройки ПНА второй ступени турбины: см. рис. 6

при X=23,3.....23,5 мм; Sx=47,0.....48,8 мм

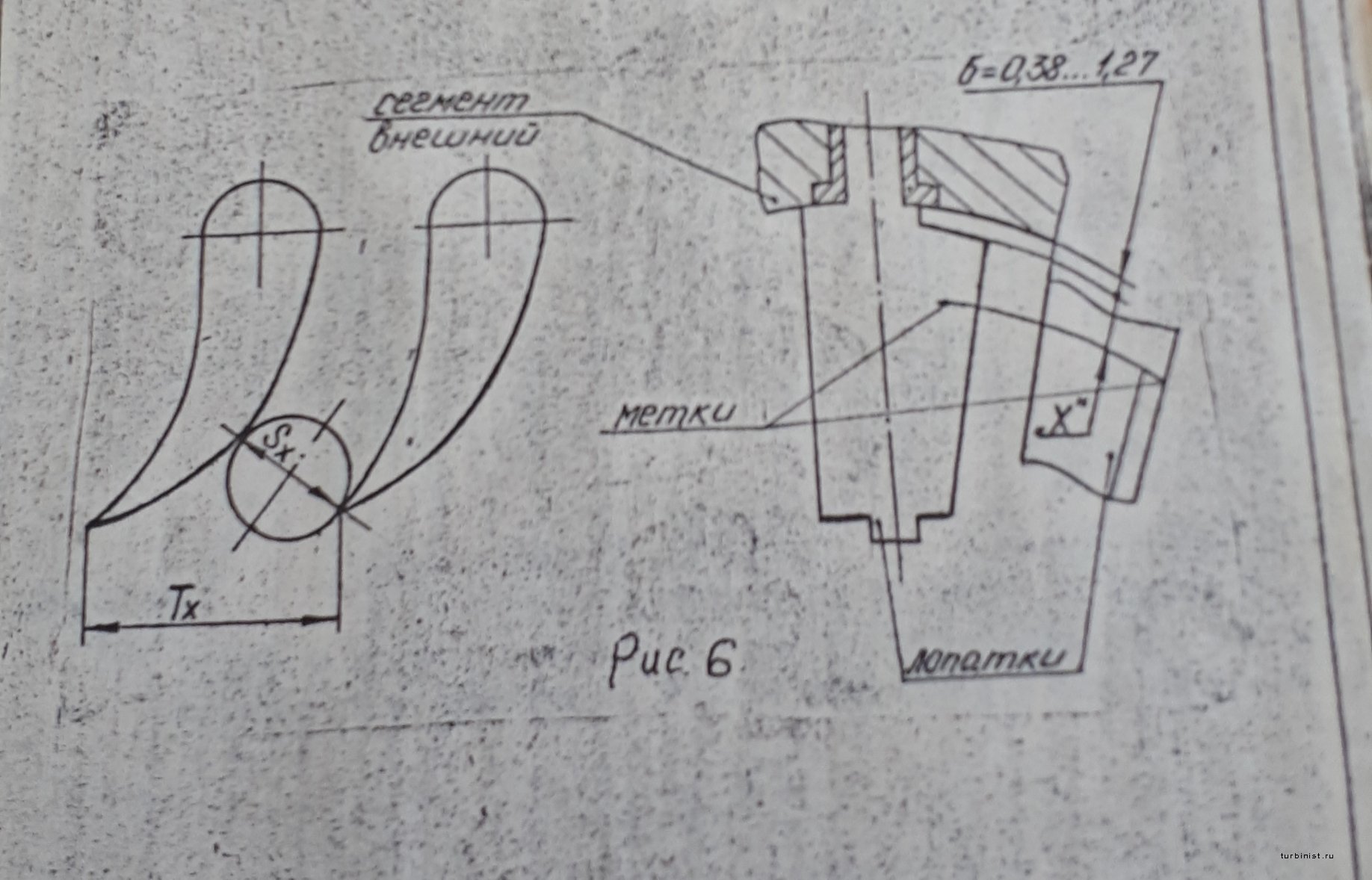

Рис. 6

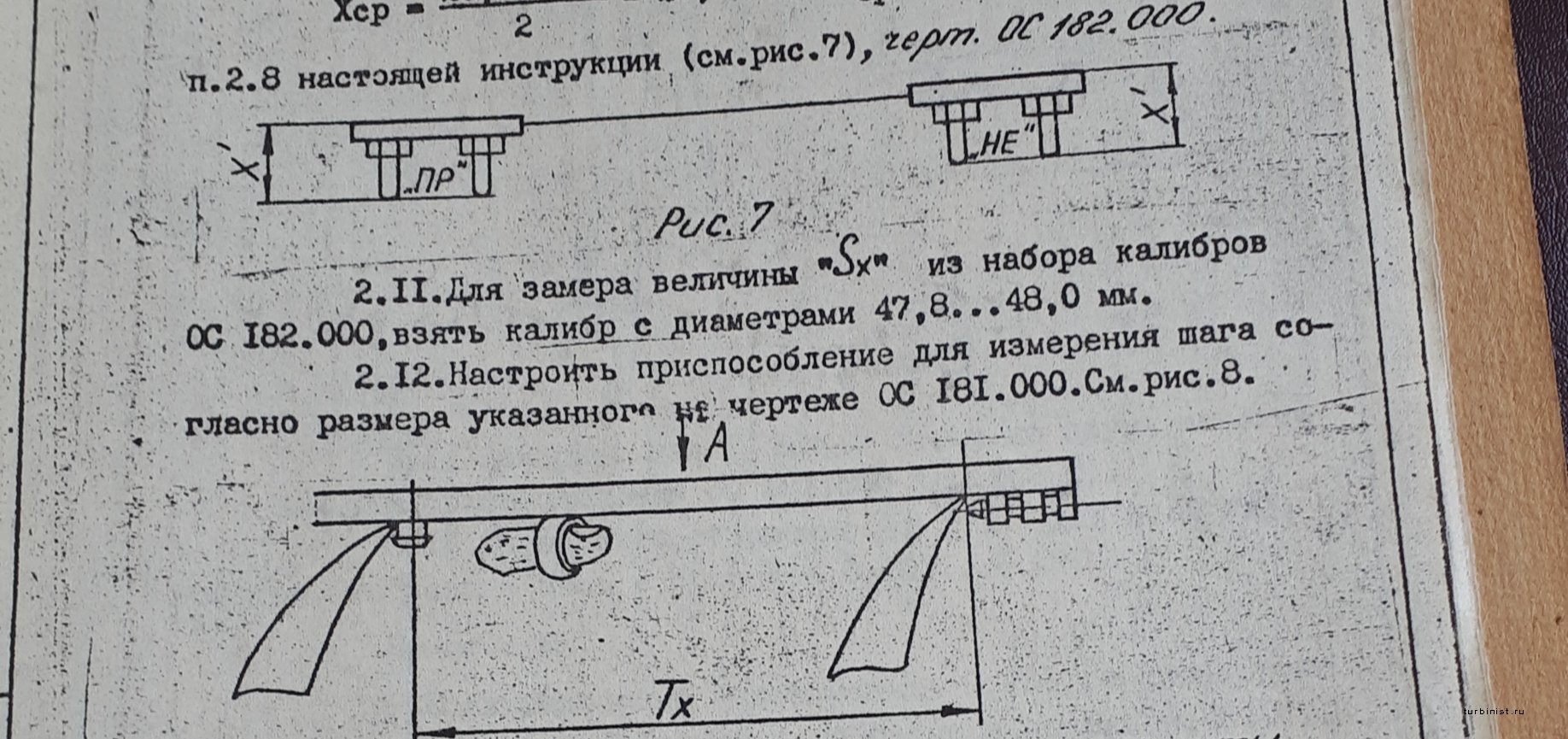

2.10. У всего набора калибров ОС 182.000 настроить размер "X" на величину Xср + Вср, где Xср = 23,3+23,5 делить на 2 = 23,4 мм, а Вср определено согласно п.2.8 настоящей инструкцией (см.рис.7),черт ОС 182.000.

2.11. Для замера величины "Sx" из набора калибров ОС 182.000.,взять калибр с диаметрами 47,8...48,0 мм.

2.12. Настроить приспособление для измерения шага согласно размера указанного на чертеже ОС 181.000. (см.рис. 8).

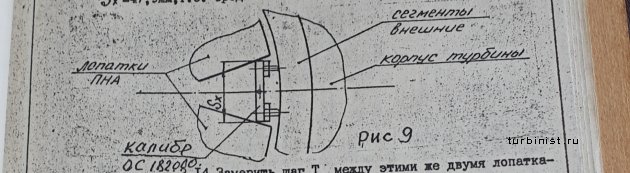

2.13. Установить калибр между первой и второй лопаткой в верхней половине корпуса турбины (маркировка лопаток соответствует маркировке рычагов поворотных и тяг) см.рис.9

Отрегулировать лопатки так, чтобы диаметр калибра 47,8 мм не проходил. Регулировать равномерно обоими лопатками. Контргайки на тягах после регулировки не затягивать см.рис 3. В этом случае для расчета отношения Sx:Tx брать размер Sx=47,9 мм, то есть средний между проходным и не проходным

Рис. 9

2.14. Замерить шаг Tx между этими же двумя лопатками с помощью приспособления ОС 181.000. см.рис 8

2.15. Определить отношения Sx:Tx для этих двух лопаток.Оно должно быть в пределах 0,261...0,270.

Примечания:

1. Если отношение будет меньше 0,261, то необходимо для настройки взять калибр большего размера, например 48,0...48,2 мм
2. Если отношение будет больше 0,270, то для настройки необходимо взять калибр меньшего размера, например 47,6...47,8

2.16. При дальнейшей настройке регулировку величины и шага Tx производить только поворотом впереди расположенной лопатки. Трогать настроенные - нельзя.

2.17. В процессе дальнейшей настройки сечений горловин контролировать, как изменяется размер Sx между лопатками (см.рис 9).

Примечания:

1. Если размер Sx будет увеличиваться, то необходимо для настройки калибр большего размера,но такой чтобы отношения Sx:Tx оставалось в допустимых пределах.
2. Если же размер Sx будет уменьшатся, то наоборот.

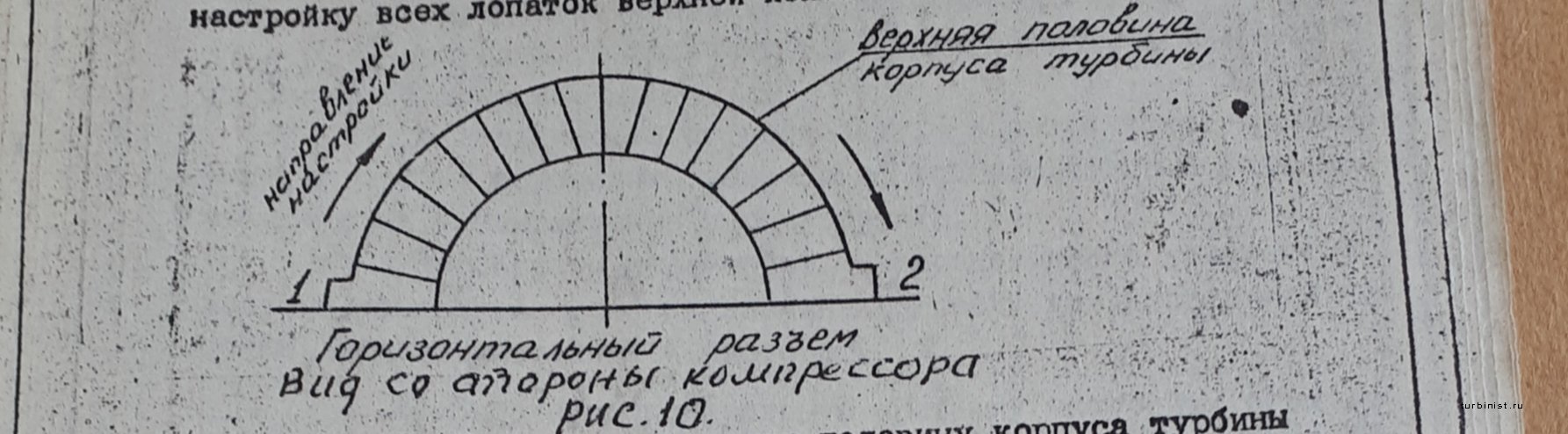

2.18. Согласно схеме, указанной на рис.10, произвести настройку всех лопаток верхней половины корпуса турбины

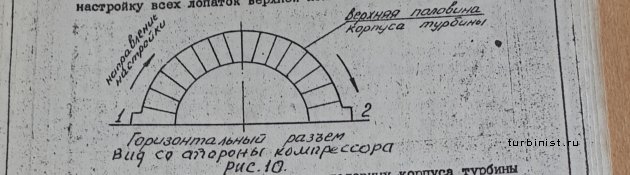

Рис. 10

2.19. Установить верхнюю половину корпуса турбины на нижнюю,поставить крепеж по горизонтальному и вертикальному разъемам (через 1) и обтянуть.

2.20. Соединить поворотное кольцо по горизонтальному разъему и завернуть 2 пальца крепления тяг к поворотному кольцу с 2 сторон горизонтального разъема корпуса турбины см.рис 3.

2.21. После установки верхней половины корпуса турбины на нижнюю,настройку ПНА производить он точки 3 к точке 4 (согласно рис. 11)

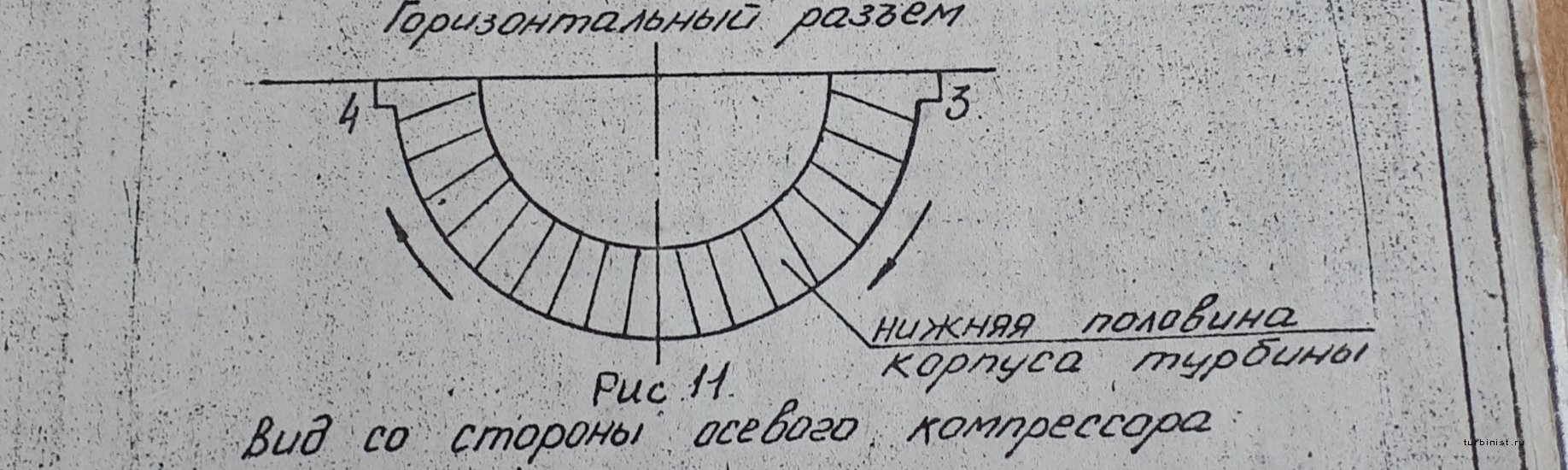

Рис. 11

2.22. Когда настройка из точки 3 дойдет до точки 4, то последнее сечение горловины (между лопатками N32 и N1) не настраивать, а замерить Sx c помощью подбора калибров ОС 182.000. и Tx с помощью приспособления 182.000. и подсчитать отношение Sx:Tx

2.23. Если отношение окажется больше или меньше 0,270...0,261,то необходимо будет сделать следующее:

1. Определить необходимое значение Sx;
2. Определить величину Sx, на которую надо изменить фактическое значение Sx;
3. В зависимости от величины Sx и результатов выполненные настройки определить кол-во лопаток, которые надо перенастроить, и направление перенастройки;
4. Произвести перенастройку определенного кол-ва лопаток, увеличивая для них значение Sx, если для последнего сечения Sx надо уменьшить и наоборот.

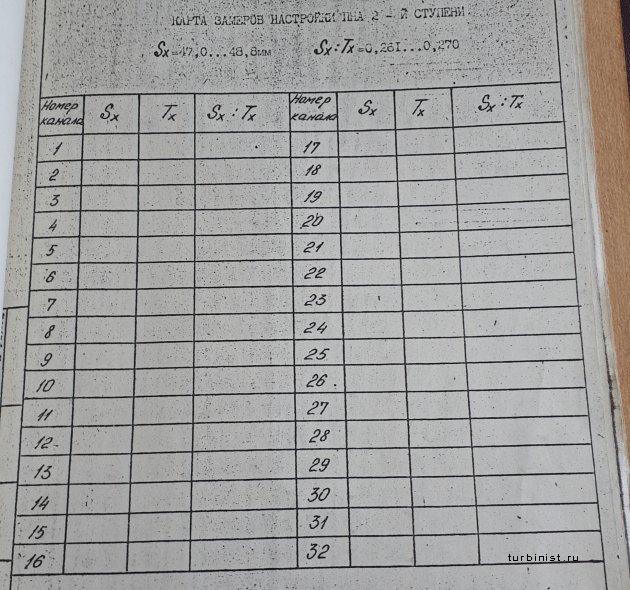

2.24. Выполнить контрольную проверку настройки всех лопаток ПНА и все полученные значения Sx, Tx, Sx:Tx записать в ремонтный формуляр в карту замеров (см. приложение 1).

2.25. Затянуть контргайки на тягах рычагов всех лопаток ПНА (см.рис 3).

2.26. Удалить фиксирующие распорки (см.рис 2).

Для сведения

Настройку поворотных лопаток ПНА можно производить следующим образом:

1. Установить собранную верхнюю половину корпуса ТНД на нижнюю;
2. Сболтить разъемы;
3. Производить настройку лопаток ПНА 2 ступени со стороны осевого компрессора в случае неразобранной ТНД. В случае разобранной ТНД производить настройку ПНА можно со стороны ТНД.

ПРИЛОЖЕНИЕ 1

Актуальный материал:

1. Инструкция по эксплуатации ГТК-25ИР;
2. Комплект технологических карт. Разборка, контроль, сборка газотурбинной установки ГТК-25И (Р);
3. Чертёж газовой турбины MS 5002 (Nuovo Pignone/ГТК-25ИР);
4. Газотурбинная установка ГТК 25. Настройка поворотного направляющего аппарата второй ступени турбины.Технологическая инструкция 469561 0.25102.00010;
5. Техническая инструкция по эксплуатации агрегатов ГТК-25ИМ Фирмы "АЕГ-КАНИС";
6. Определение мощности ГТК-25И.
