ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
1.1 Назначение изделия
1.1.1 Агрегат газоперекачивающий унифицированный ГПА-16-76/1,44 «Волга» НК16-18/В (далее по тексту “агрегат”) предназначен для привода газового компрессора (далее по тексту “нагнетателя”) в составе КС «Бубновка». Агрегат (рисунок 1) выполнен в блочно-модульном исполнении.
1.1.2 Агрегат изготавливается в климатическом исполнении УХЛ категории 1 по ГОСТ 15150 и обеспечивает нормальную работоспособность при температуре окружающего воздуха от 213 до 313 К (от минус 60 до плюс 40 °C) при относительной влажности до 100%, а также при наличии осадков в виде дождя, тумана, снега.
1.1.3 Пример записи обозначения агрегата при заказе:
«Агрегат газоперекачивающий ГПА-16-76/1,44 «Волга» НК16-18/В» ТУ 3643-037-00218288-02, где
- ГПА - условное обозначение газоперекачивающего агрегата;
- 18 - номинальная мощность, МВт;
- 76 - конечное давление, кгс/см2;
- 1,44- отношение давлений в газовом компрессоре;
- «Волга» - отличительный признак агрегата, создаваемого предприятиями Поволжского региона;
- НК 16-18 - тип применяемого двигателя НК-16-18 СТД;
- В - вертикальный выхлоп.
1.2 Основные параметры изделия
1.2.1 Основные параметры приведены в таблице 1.
Таблица 1Наименование | Значение |
1 | 2 |
1 Номинальная мощность на приводном валу СТ ГТД (в станционных условиях*), МВт | 18 |
2 Частота вращения вала СТ ГТД при мощности по п.1, об/мин, не более | 5350 |
3 Диапазон изменения частоты вращения приводного вала СТ ГТД от частоты указанной в п.2, % | 75-105 |
4 Эффективный КПД на приводном валу СТ ГТД в составе ГПА в станционных условиях (при мощности по п.1), %, не менее | 29,4 |
5 Объемная производительность нагнетателя, отнесенная к температуре 293 К (20° С) и давлению 0,101 МПа (1,033 кгс/см2), млн.м3/сутки, не менее | 28,7 |
6 Расход топливного газа при теплотворной способности газа 8100 ккал/м0 (33906 кДж/мД, при мощности по п.1, без отборов воздуха за КНД, кг/с, (м3/ч), не более | 1,236 |
7 Давление конечное сжимаемого газа на выходе из патрубка нагнетателя, МПа (кгс/см2) | 7,46 (76,1) |
8 Отношение давлений в нагнетателе (расчетное) | 1,44 |
9 Политропный КПД нагнетателя, %, не менее | 84 |
10 Безвозвратные потери масла в маслосистеме двигателя (при работе агрегата)*1, кг/ч, не более | 0,9 |
11 Безвозвратные потери масла в маслосистеме нагнетателя (при работе агрегата), кг/маш.ч, не более | 0,2 |
12 Время подготовки агрегата к пуску из холодного резерва, ч, не более | 2 |
13 Содержание вредных выбросов в выхлопных газах: окислов азота, мг/нм3, не более окислов углерода, мг/нм3, не более | 150 |
14 Гидравлические потери во всасывающем тракте (разность между атмосферным и полным давлением во входном конфузоре двигателя), мм вод.ст., не более | 100 |
15 Гидравлические потери в выхлопном тракте (разность между статическим давлением на срезе выхлопной улитки и атмосферным давлением), без УТО, мм вод.ст., не более | 102 |
16 Давление топливного газа на входе в двигатель при запуске и на всех режимах работы, кгс/см2 (МПа): | 23-25 (2,25-2,45) |
17 Температура топливного газа К (°С) | 293-333(20-60) |
18 Время запуска без учета предпусковой подготовки, минут, не более | 25 |
*Станционные условия для определения мощности:
- температура окружающего воздуха К (°С)........................ 288 (15)
- атмосферное давление, МПа (кгс/см2).................. 0,1013(1,033)
- относительная влажность, %........................................60
- без отборов воздуха за КНД и КВД на нужды ГПА.
*1 Допускается увеличение расхода масла в течении технического ресурса до 1,4 кг/ч.

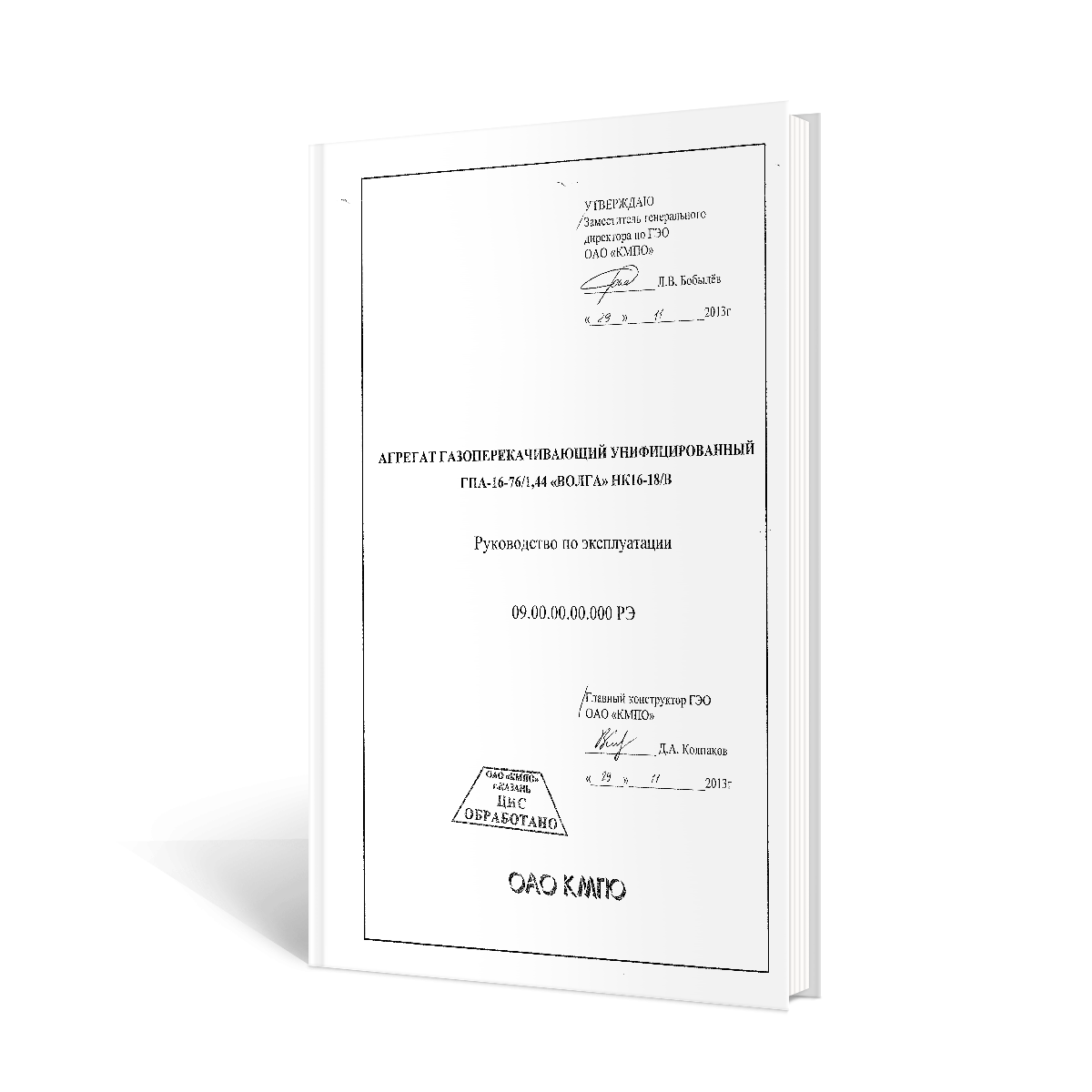

- Название: Агрегат газоперекачивающий унифицированный ГПА-16-76/1,44 «ВОЛГА» НК16-18/в руководство по эксплуатации 09.00.00.00.000 РЭ
- Автор:----
- Издательство: ОАО
- Год:2013
- Страниц: 95
- Формат: .pdf
- Размер: 6.3 Мб
- Качество: хорошее
- Серия или Выпуск:-----
