Газотурбинный двигатель Siemens SGT-400

SGT-400 представляет собой промышленную газовую турбину с простым незамкнутым циклом, без регенерации, которая предназначена как для производства энергии, так и для механического привода.

Основной двигатель состоит из радиального входного корпуса, через который воздух поступает в 11-ступенчатый осевой компрессор, повышающий давление воздуха перед подачей в систему сгорания топлива.

В состав системы сгорания топлива входят камеры сгорания с обратным потоком для смешивания, сжигания и расширения топливовоздушной смеси для привода двухвальной турбины. Отработавшие продукты сгорания выпускаются через выхлопной диффузор.

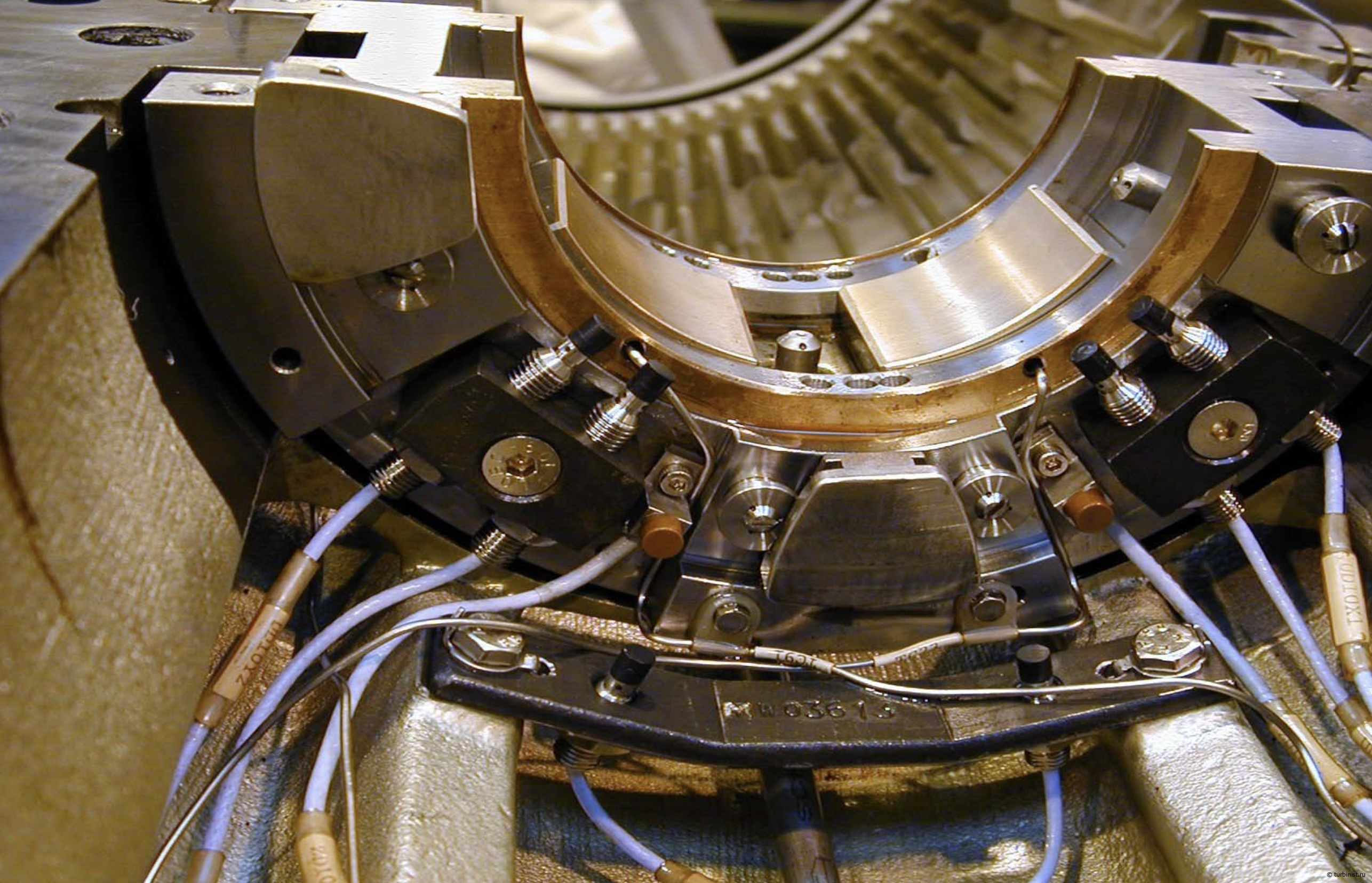

Компрессор и турбокомпрессор, представляющие собой один агрегат, а также отдельный узел ротора силовой турбины опираются на радиальные и упорные подшипники, находящиеся во входном подшипниковом корпусе, а также в подшипниковых корпусах компрессорной турбины и силовой турбины.

Воздухозаборный корпус закреплен на входном корпусе. Оба корпуса выполнены таким образом, чтобы обеспечить плавный тракт впуска воздуха в компрессор. На входном фланце корпуса, имеющем прямоугольное сечение, с которым соединен внешний воздуховод, установлены входной экран и гибкое соединение, компенсирующее относительные тепловые смещения.

В корпуса статора компрессора входят корпус статора компрессора низкого давления (НД) и корпус статора компрессора высокого давления (ВД).

Корпус статора компрессора НД является разъемным по оси, он закреплен болтами своей передней поверхностью к узлу корпуса входных подшипников компрессора, а по тыльной стороне соединен болтами с центральным корпусом. В верхней половине корпуса предусмотрены отверстия для введения бороскопов, используемых для обследования статорных и роторных лопаток компрессора.

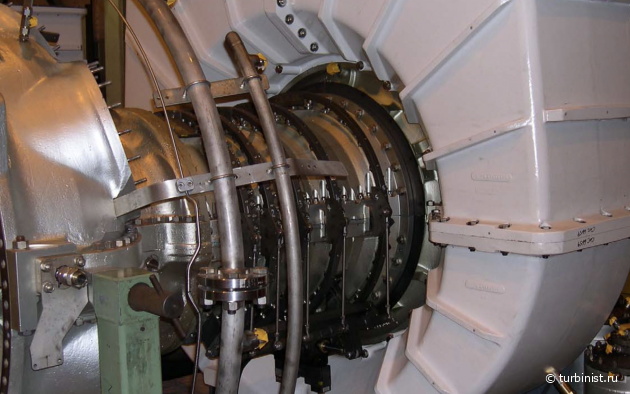

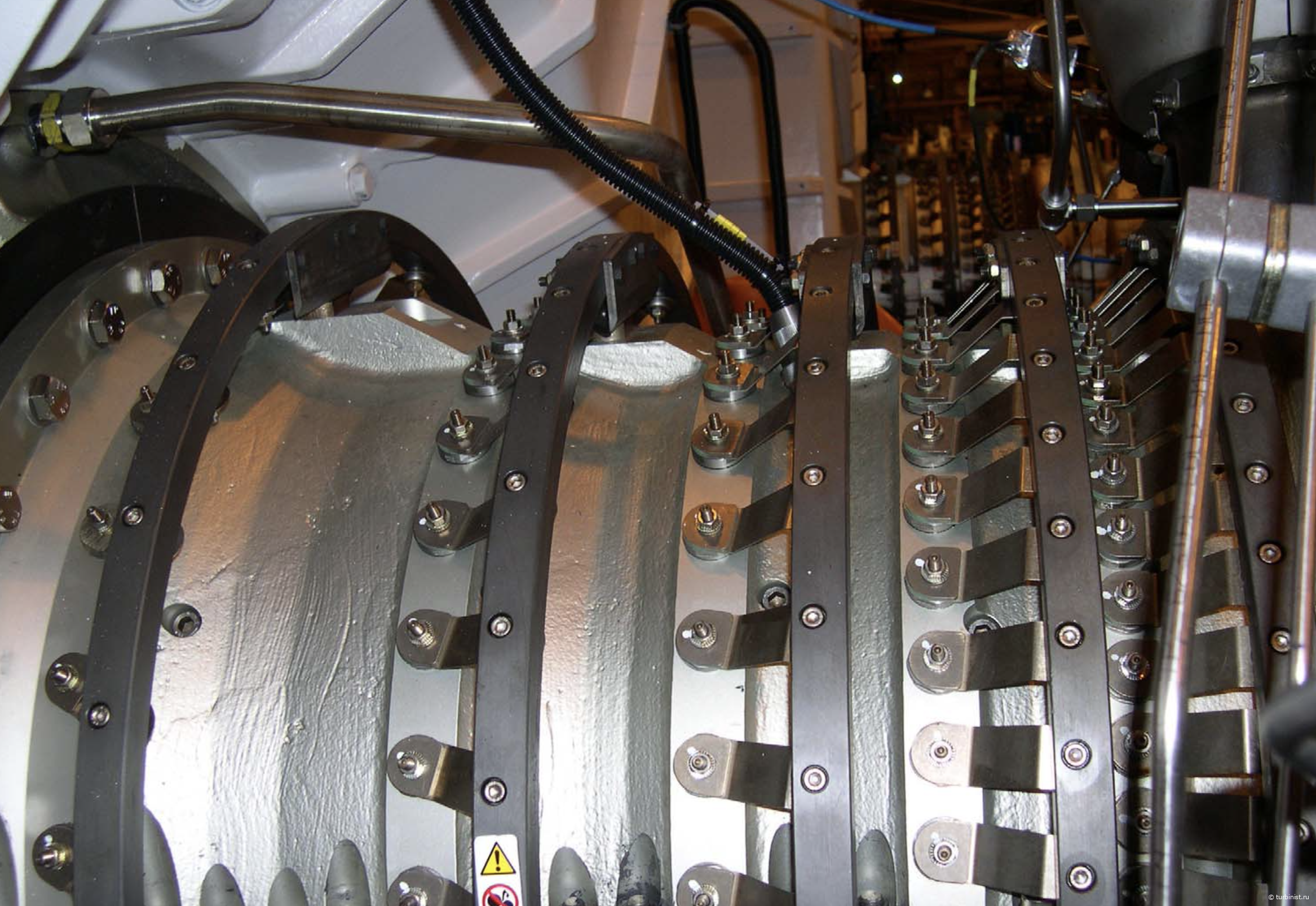

Входные направляющие лопатки с изменяемой геометрией формируют первый ряд статорных лопаток. Далее по потоку имеется еще четыре ряда статорных лопаток компрессора с изменяемой геометрией, которые помогают при запуске и в предотвращении помпажа компрессора. Установленный снаружи механизм привода лопаток задает угол установки лопаток. Остальные лопатки статора НД фиксируются в корпусе при помощи замка "ласточкин хвост".

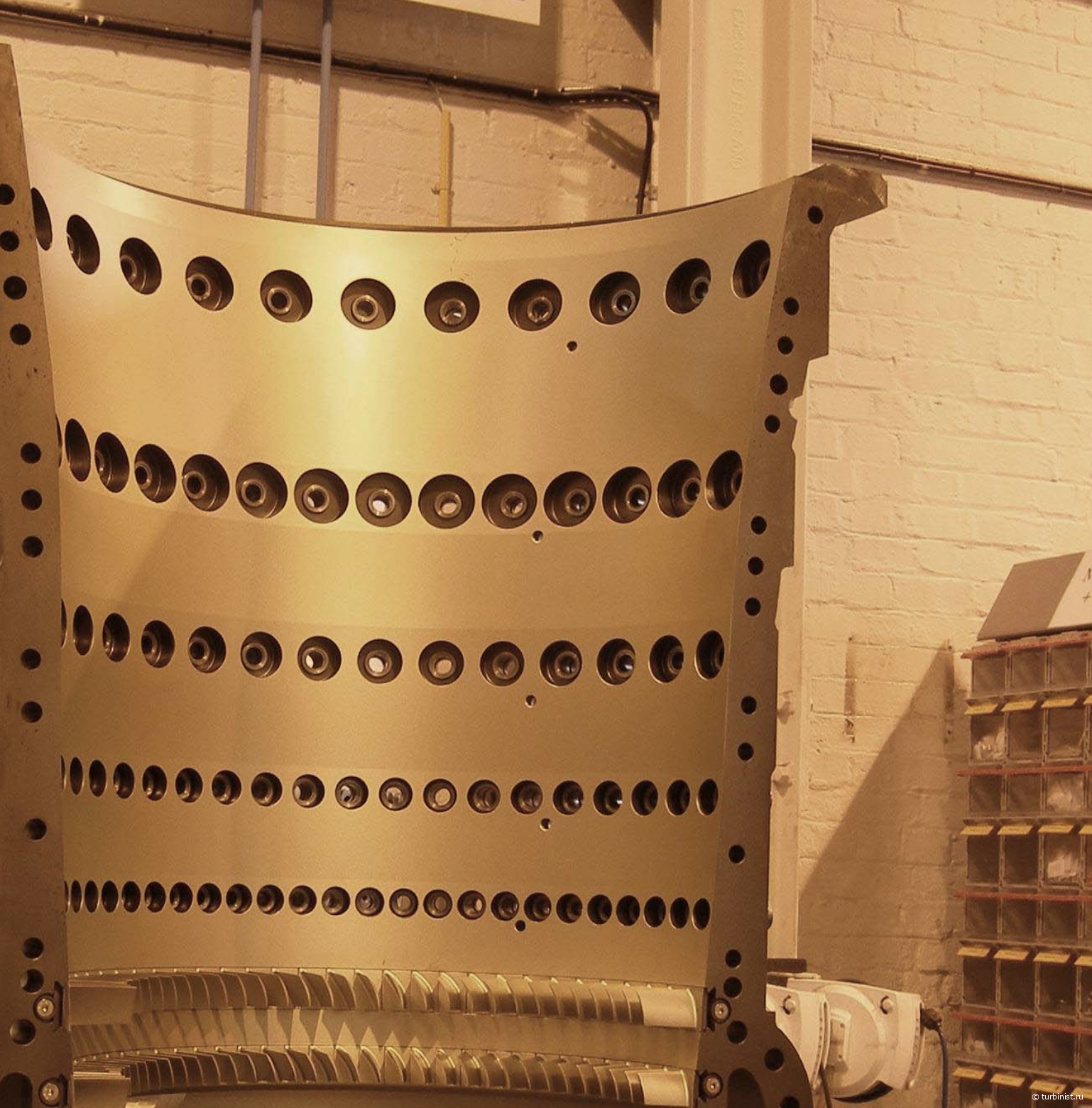

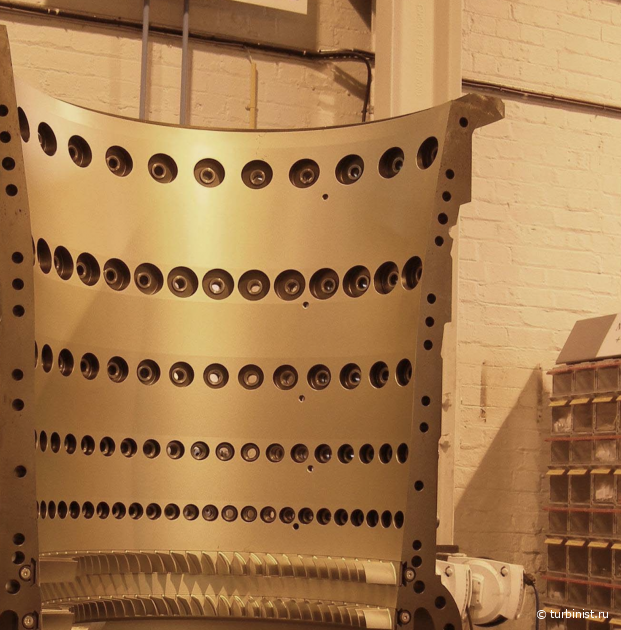

Корпус статора ВД выполнен в виде разъемной по центральной горизонтальной плоскости вставки, он расположен в тыльной плите корпуса ВД. Лопатки статора ВД фиксируются в этой вставке при помощи замков "ласточкин хвост".

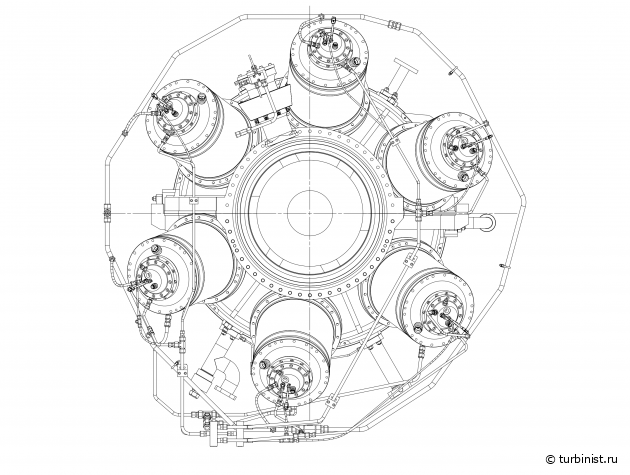

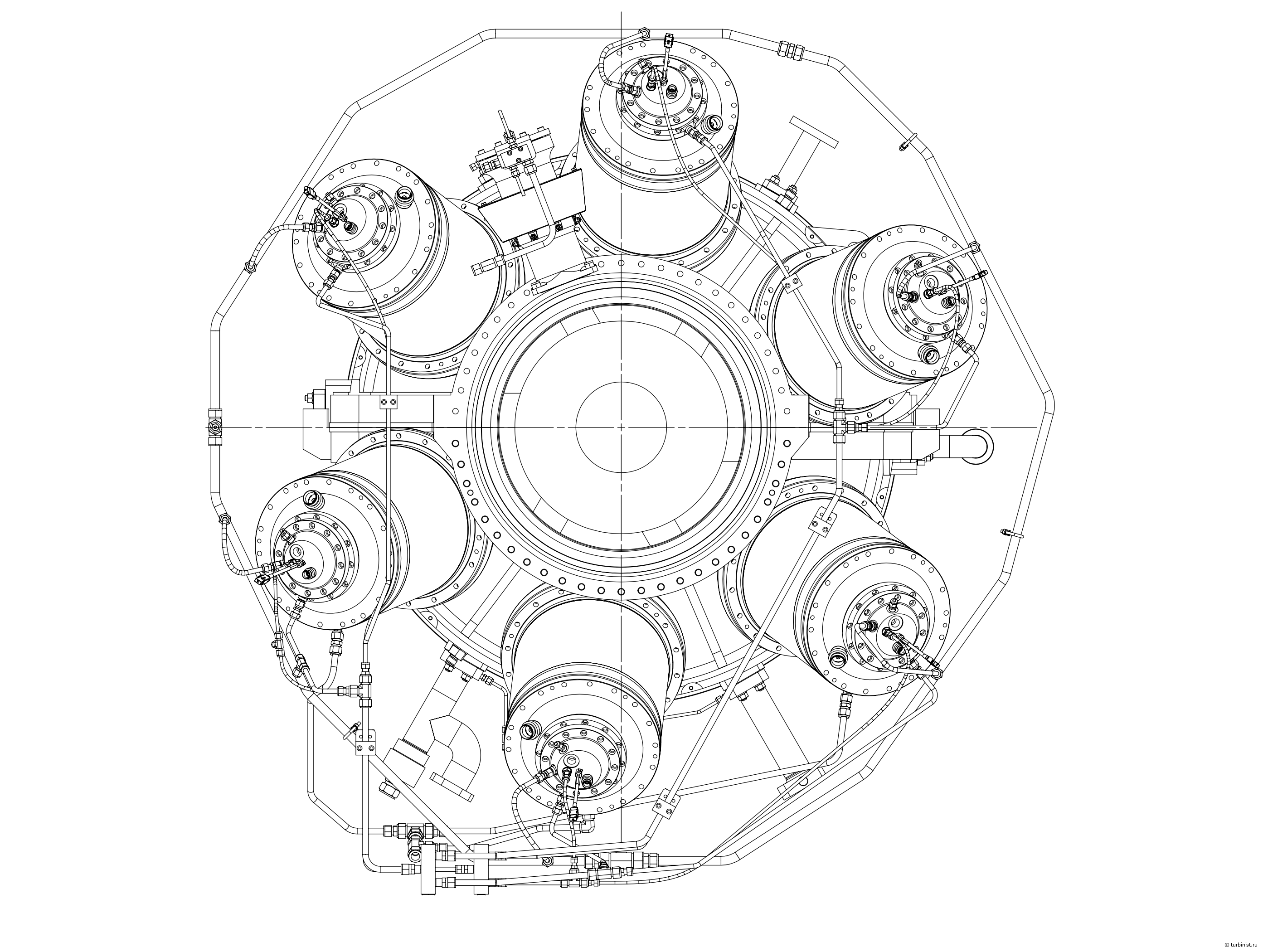

Система сгорания содержит 6 трубчатых камер сгорания, симметрично распределенных на передней поверхности центрального корпуса и узла корпуса подшипников.

Эта система скомпонована по принципу осевого обратного потока: выходящий из выпускного сопла компрессора воздух направляется в обратном направлении и входит в головки камер сгорания через завихритель, который придает потоку быстрое вращение для обеспечения хорошего смешения топлива с воздухом.

Узлы роторов турбин представляют собой два отдельных узла: узел ротора турбокомпрессора и узел ротора силовой турбины.

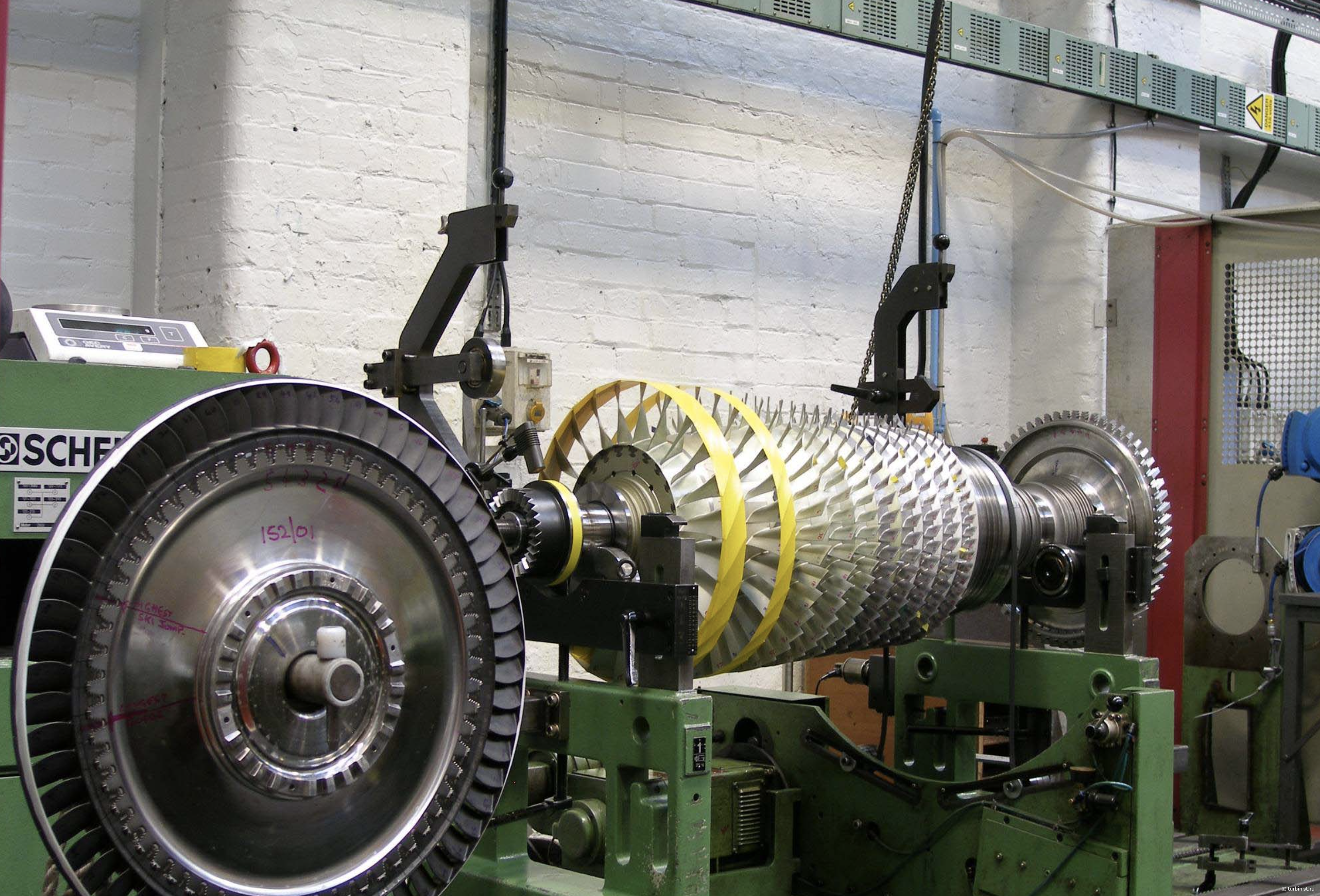

Ротор компрессора представляет собой одноконтурный 11-ступенчатый осевой компрессор, состоящий из ряда дисков, на которых установлены лопатки с замком "ласточкин хвост". Эти лопатки вместе с муфтами с V- образными зубьями установлены на наружном диаметре ротора и зафиксированы с помощью центральной стяжной шпильки. Двухступенчатая КТ подвешена к ротору компрессора и закреплена на нем одной центральной стяжной шпилькой. Она состоит из двух роторных дисков, закрепленных на компрессорном каскаде при помощи центральной стяжной шпильки и зацепления с V-образными зубьями и несущих компрессорные лопатки, снабженные хвостовиками с елочными замками

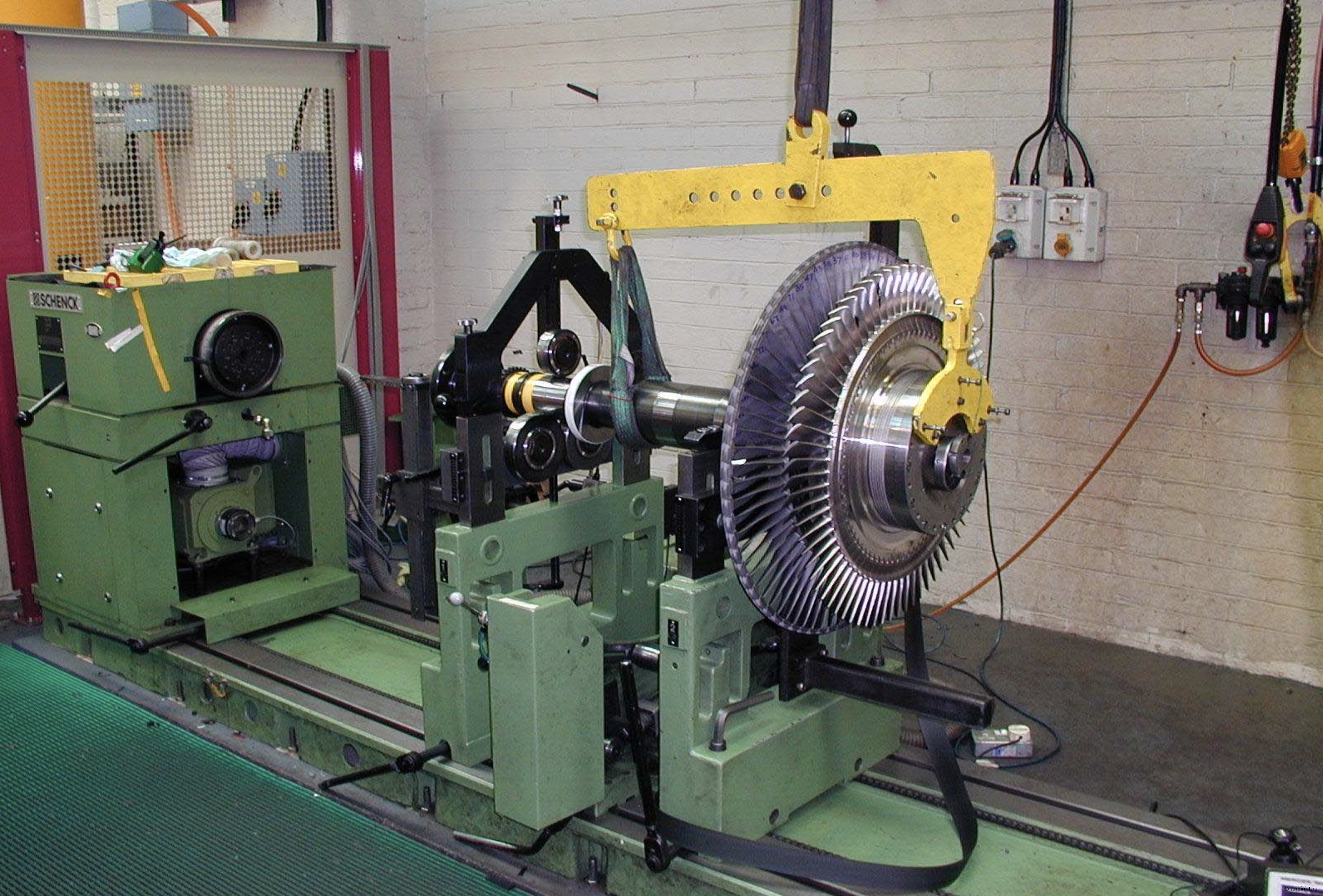

Силовая турбина является двухступенчатой осевой турбиной, состоящей из двух роторных дисков, установленных на зацеплении с V-образными зубьями и несущих турбинные лопатки с елочными замками. Ротор СилТ закреплен к сплошному выходному валу при помощи стяжной резьбовой шпильки.
