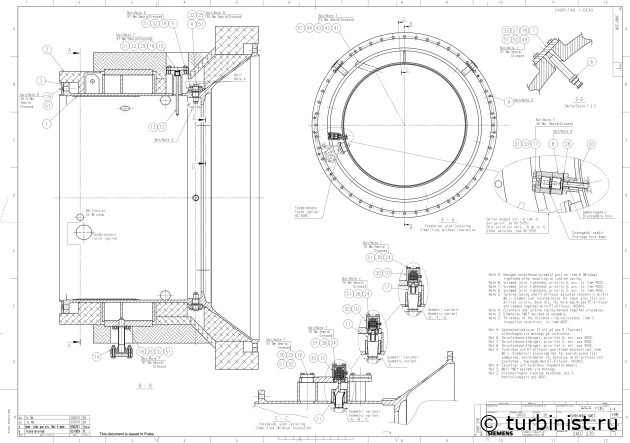

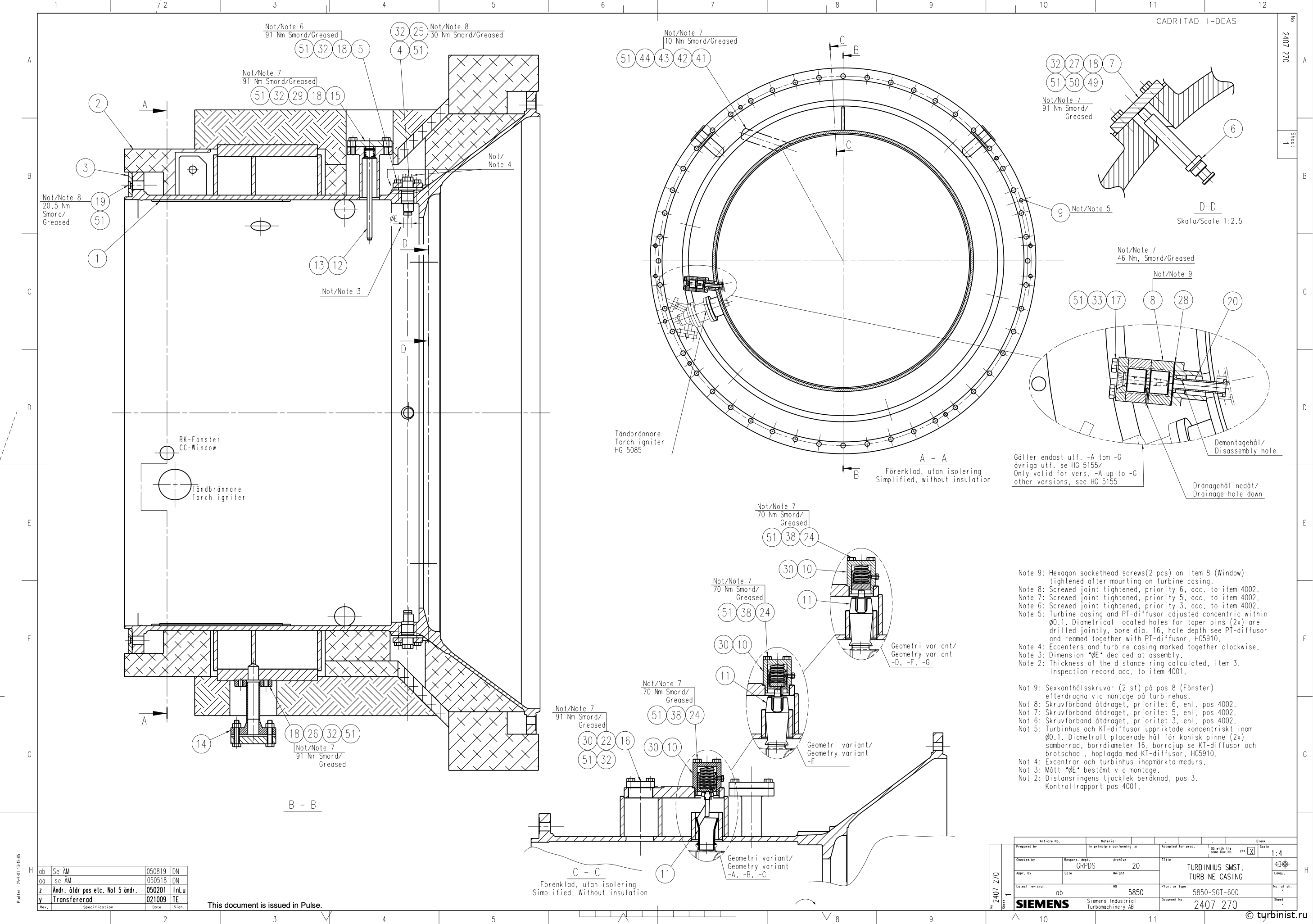

В свете известных событий решили посмотреть (изучить) технологии ремонта и производства деталей для газовых турбин Siemens. Структура КД очень схожа с нашей. Но все нюансы кротются в спецификации (Item List)

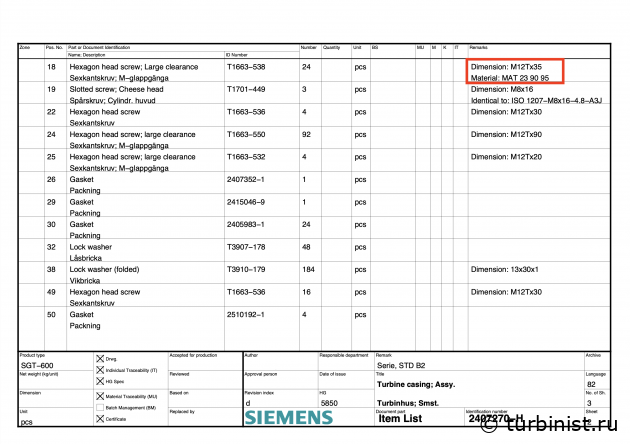

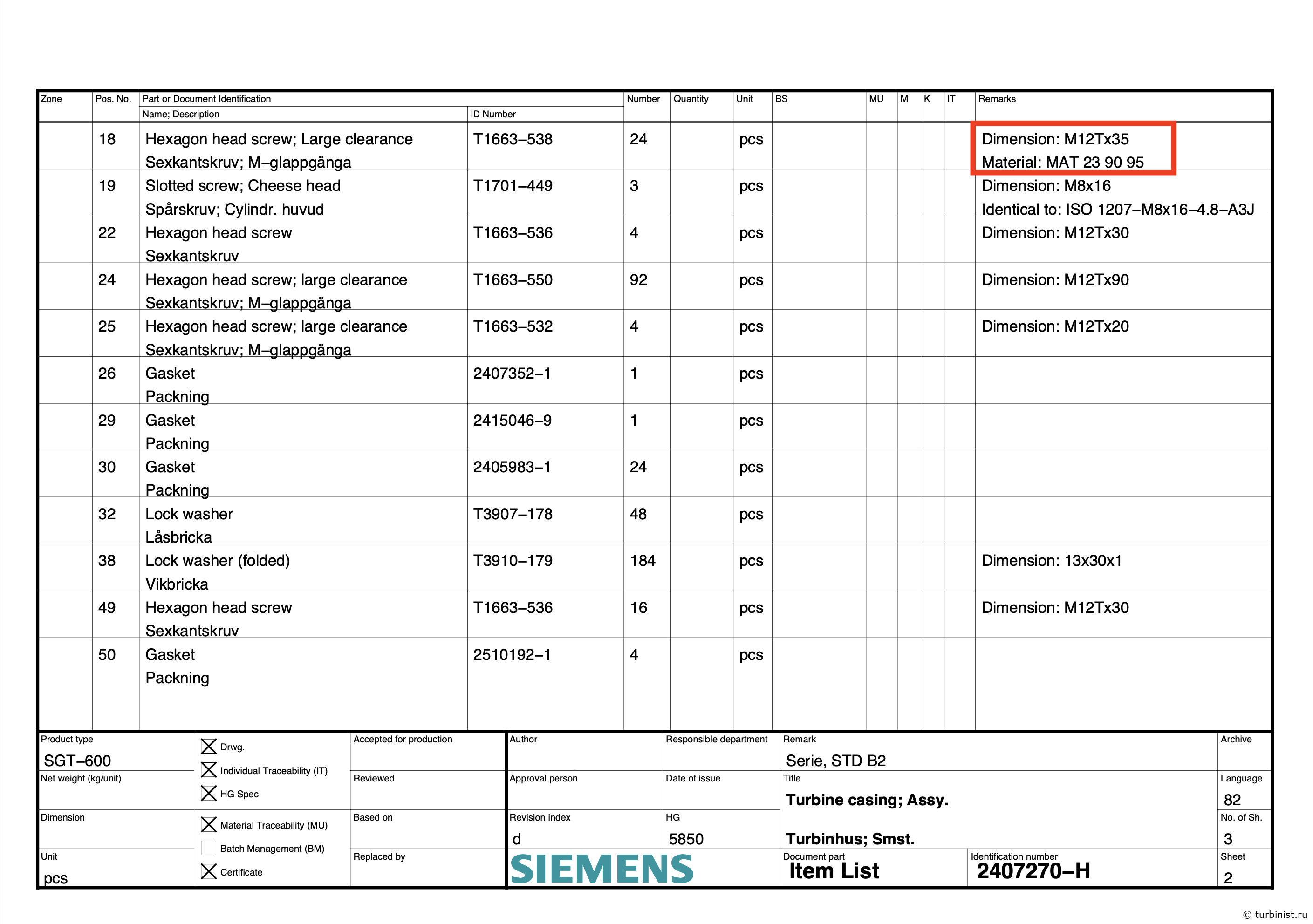

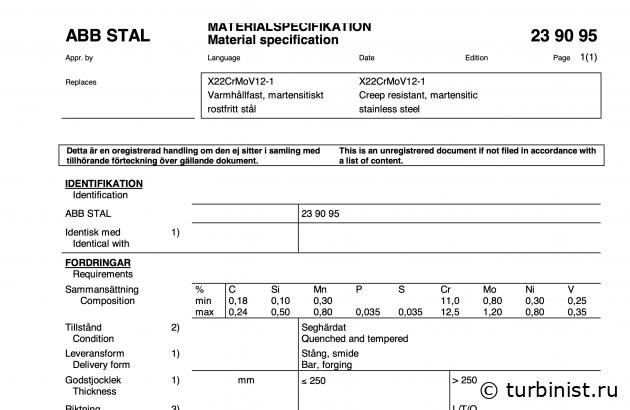

Марка материала указана не в чертеже детали, а в спецификации к сборочному узлу, более того это не совсем марка материала, а его код

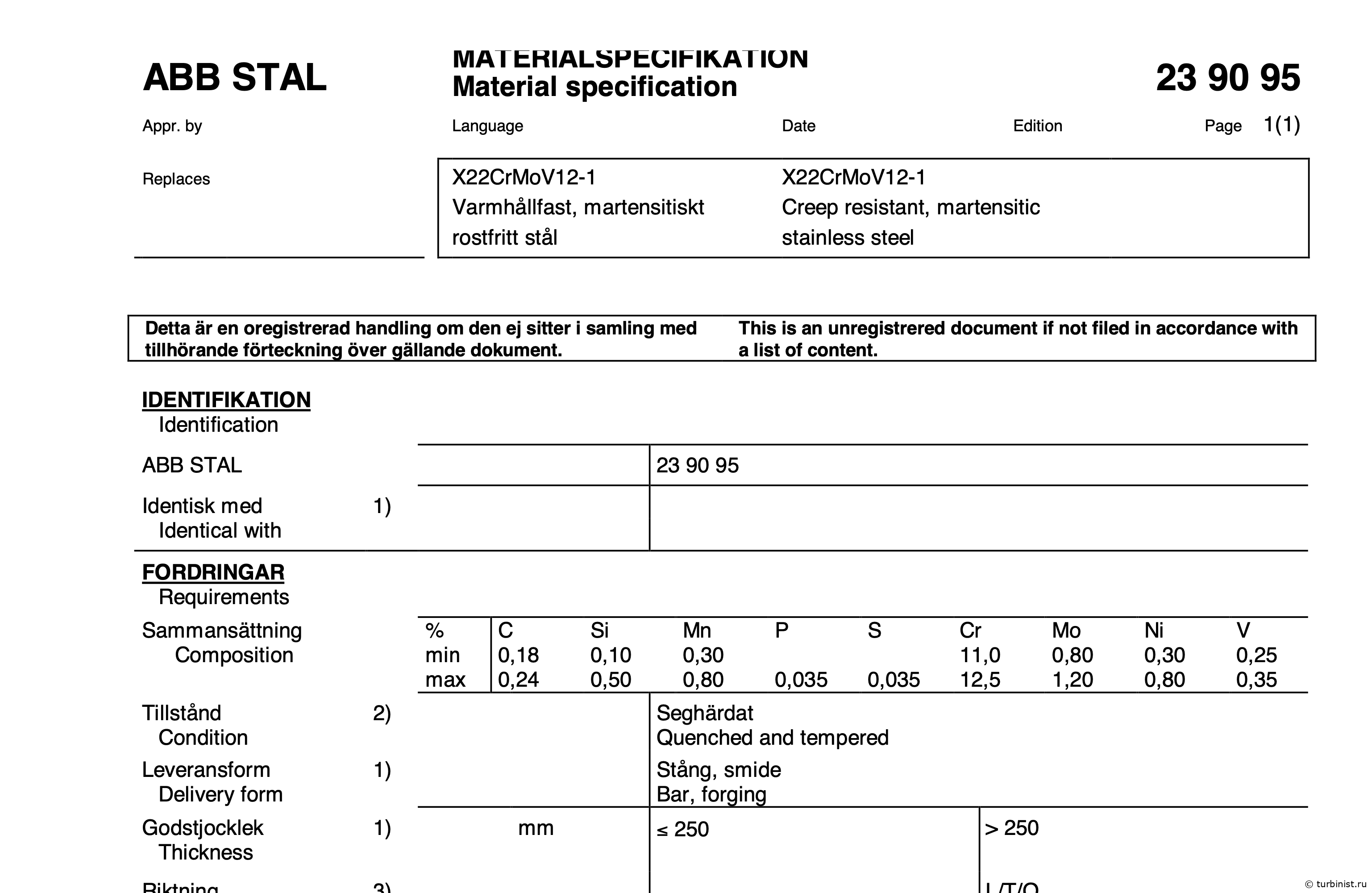

Разумеется для того что бы определить Марку материала и подобрать аналог необходимо иметь соответствующую спецификацию (прошу обращать внимание на номера)

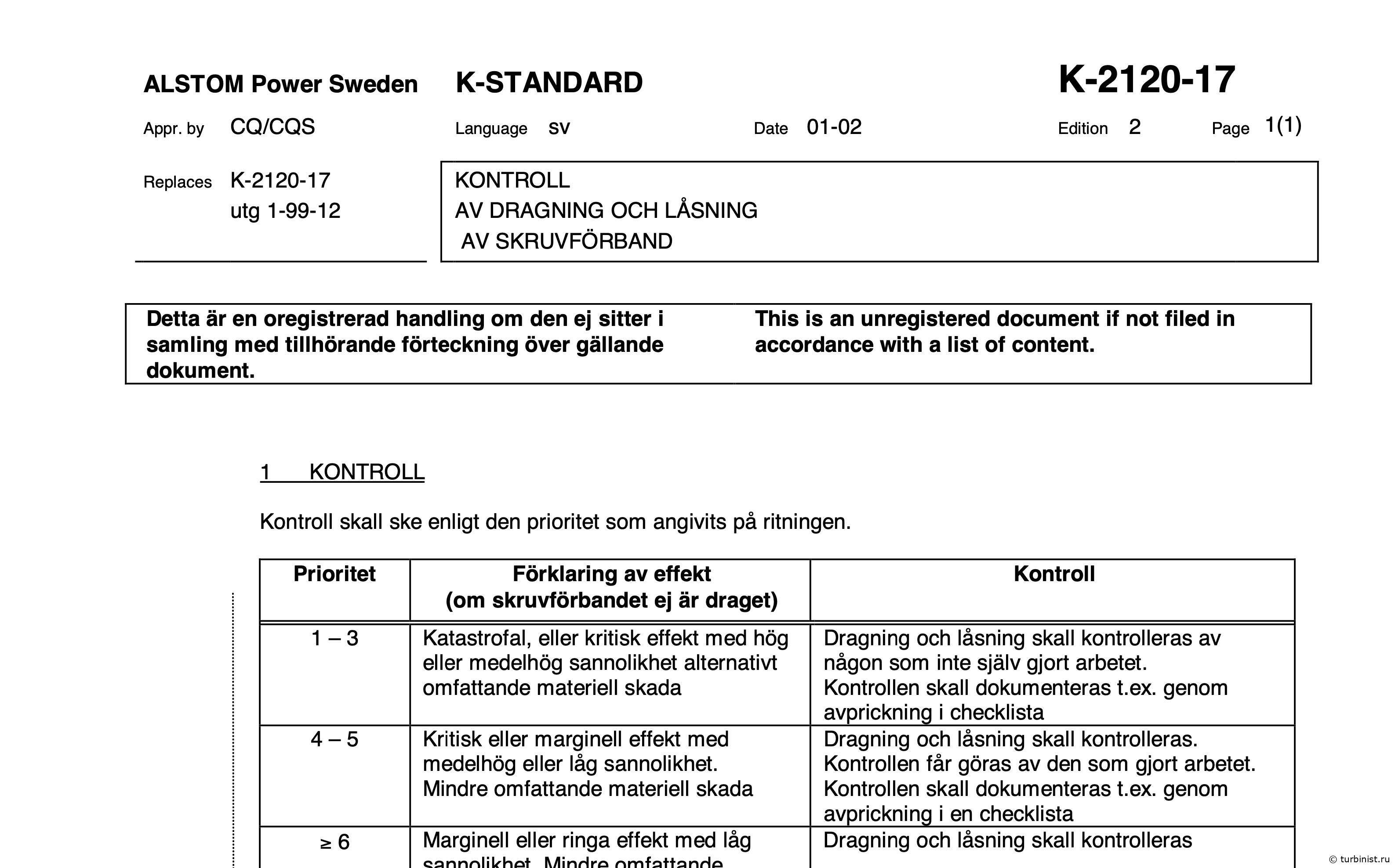

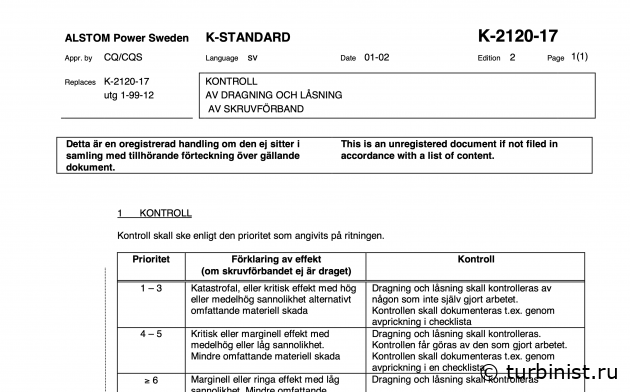

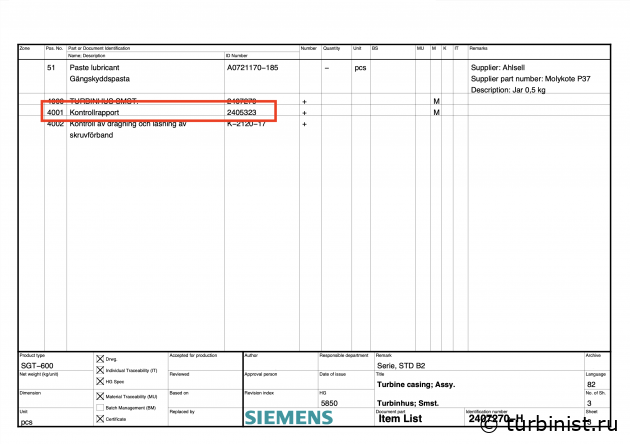

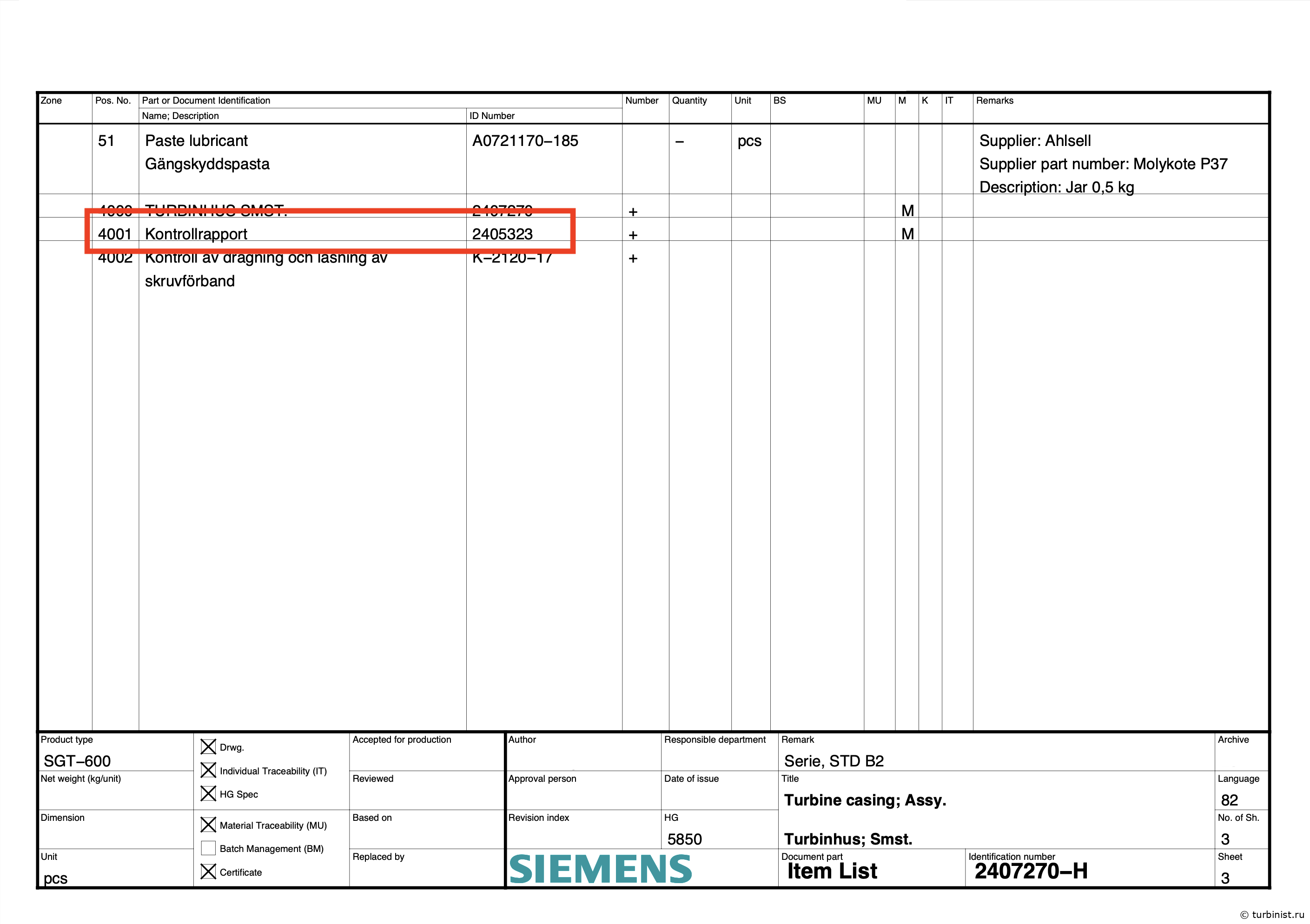

Кроме всего прочего в спецификации указанно ссылки на стандарты для проведения всевозможных контролей при выполнении ремонтных операций: проникающие методы контроля, ультрозвуковые контроли различных частей узлов ГТД и.т.д
В зависимости от типа сборочной единицы (Узла) стандарт весьма подробно описывает требования к технологическому процессу изготовления детали или выполнения ремонтной операции
В принципе можно идти по пути исследования детали (анализов, тестов и.т.д), но мы решили идти другим путем. Уважаемые коллеги, в случае если кто-то столкнулся с подобными проблемами, обращайтесь будем рады помочь!
