Термин «МЭМС» переводится как «микроэлектромеханические системы». К ним относятся и микромеханические датчики. По существу, их получение основано на модификации метода фотолитографического создания плоских и пространственных структур. Фотолитография — это целая группа процессов, среди которых есть простые типа фотокопирования и более сложные, например лазерная запись. Фотокопирование позволяет создать на обрабатываемом изделии некоторую структуру. Она может быть как двумерной, т.е. представлять собой некоторое изображение, так и трехмерной. Эти структуры обычно получают химическим травлением, однако иногда используют и дополнительные приемы. Например, лазерный, электронный или ионный пучок, ускоряющий скорость химической реакции. Отметим, что скорость травления может сильно зависеть от наличия допирующих добавок. Кроме того, на скорость травления могут влиять свойства кристаллической подложки. Список способов травления можно пополнить влажным и сухим травлением, фотопроцессами и т.д. На практике получаемые травлением структуры обычно являются двумерными и имеют большую площадь в плоскости подложки при относительно небольшой толщине (рис. 1). Напротив, методом LIGA, использующим ядерную радиацию, можно создавать неплоские призматические структуры в направлении, перпендикулярном плоскости подложки.

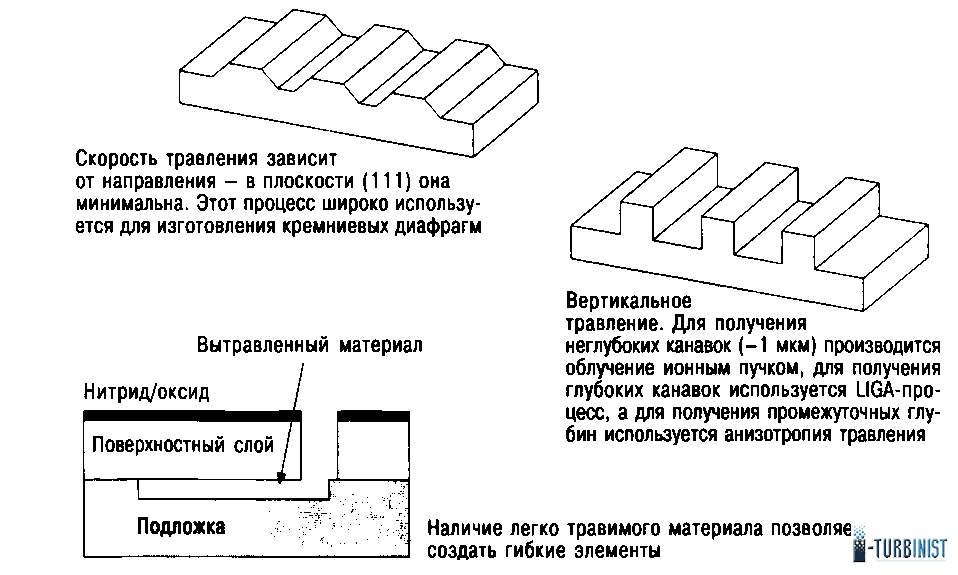

Рис. 1. Принцип создания МЭМС-структур.
Основой большинства микромеханических изделий является кремний. Кремний имеет прекрасные механические свойства. Он прочнее стали и имеет очень высокую температуру плавления. В последнее время появились полимерные и металлические МЭМС-структуры, но пока они почти не применяются. Потому мы будем рассматривать лишь кремниевые системы. В настоящее время предпринимаются попытки объединения в одном микрочипе миниатюрной механической конструкции и кремниевой электросхемы. Создать в одном технологическом процессе одновременно микромеханическую конструкцию и микросхему удается очень редко. Как правило, две части детали делают в двух технологических процессах, после чего их объединяют.
Механические датчики должны давать электрический сигнал. Имеется лишь несколько механических явлений, которые могут создать электрический сигнал:
• взаимное смещение двух частей конструкции;
• резонансные колебания структуры.
Отметим, что смещения и колебания могут возникать при изменении температуры или внешней нагрузки (рис. 2). До сих пор все описанные в литературе микромеханические датчики основаны лишь на этих двух явлениях, а именно на изменении резонансной частоты или появлении электрического сигнала при смещении двух частей измерительного элемента. Имеется два процесса, приводящих к возникновению электрического сигнала. Первый состоит в изменении электрического сопротивления термопары при изменении деформации или температуры. Этот принцип широко используют в микромеханических датчиках уже более 20 лет. Второй основан на изменении электрической емкости двух параллельных плоскостей, одна из которых может перемещаться. В некоторых ситуациях движение может быть обнаружено оптически, что позволяет комбинировать тензодатчики и оптические волокна. Хотя этот метод кажется привлекательным, на практике он применялся не слишком широко.
Механические датчики должны давать электрический сигнал. Имеется лишь несколько механических явлений, которые могут создать электрический сигнал:
• взаимное смещение двух частей конструкции;
• резонансные колебания структуры.
Отметим, что смещения и колебания могут возникать при изменении температуры или внешней нагрузки (рис. 2). До сих пор все описанные в литературе микромеханические датчики основаны лишь на этих двух явлениях, а именно на изменении резонансной частоты или появлении электрического сигнала при смещении двух частей измерительного элемента. Имеется два процесса, приводящих к возникновению электрического сигнала. Первый состоит в изменении электрического сопротивления термопары при изменении деформации или температуры. Этот принцип широко используют в микромеханических датчиках уже более 20 лет. Второй основан на изменении электрической емкости двух параллельных плоскостей, одна из которых может перемещаться. В некоторых ситуациях движение может быть обнаружено оптически, что позволяет комбинировать тензодатчики и оптические волокна. Хотя этот метод кажется привлекательным, на практике он применялся не слишком широко.

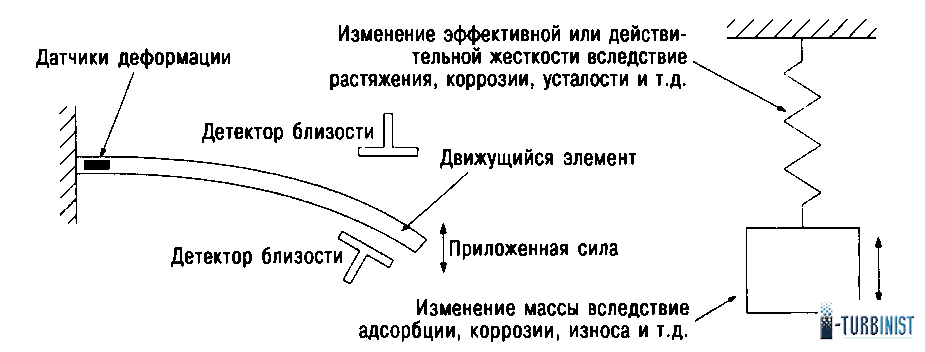

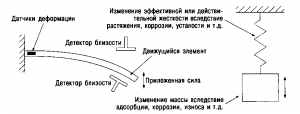

Рис. 2. Методы модуляции МЭМС-датчиков: модуляция по координате и модуляция резонансной частоты.

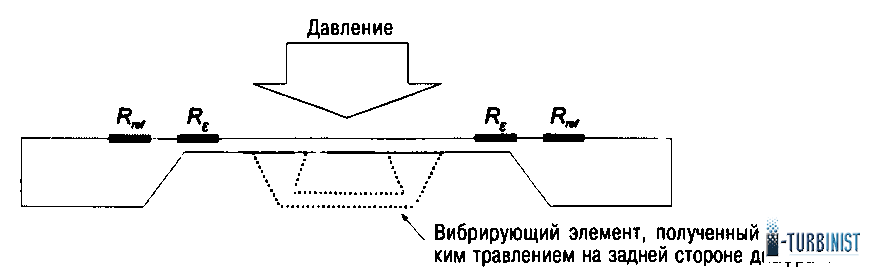

Рис. 3. Примеры МЭМС, использующих пьезосопротивление и вибрирующие элементы на диафрагмах давления. Сопротивления ^отн и ^ образуют мостовую схему. /?отн - контрольное сопротивление; величина R зависит от деформации. Деформация мостовой перемычки зависит от давления на диафрагму. Резонансная частота зависит также от температуры. Сопротивления имеют температурную компенсацию.
Первый широко используемый сенсор, основанный на кремниевой МЭМС, представлял собой диафрагму, на краю которой, т.е. в области больших деформаций, размещали пьезорезисторы. Во втором методе к измерительной диафрагме крепили механический резонатор в форме мостовой перемычки, как показано на рис. 3. Изгиб диафрагмы вызывает изменение силы натяжения перемычки и, как следствие, изменение ее резонансной частоты. Это позволяет достичь более высокой точности и устойчивости работы измерительного элемента по сравнению с пьезорезисторным методом, причем технологические этапы его создания остаются практически теми же.
Измерением резонансной частоты вибратора (рис. 3.) можно контролировать любой внешний параметр, изменяющий силу растяжения перемычки, в том числе и температуру, поскольку различие коэффициентов теплового расширения вибрирующей перемычки и основания изменяет величину растягивающей силы. С другой стороны, при правильном выборе материалов можно практически полностью избавиться от температурной чувствительности датчика, что увеличивает точность измерения других физических параметров. При помощи такой микроструктуры можно измерять скорость струи газа, действующего на мембрану или измерительную перемычку. Кроме того, измерения можно проводить, нанося на перемычку химически активное покрытие, изменяющее ее размеры или массу под действием химических реакций или адсорбции.
На центральную область вибрирующего чувствительного элемента можно поместить массу. В результате сила натяжения перемычки будет зависеть от величины ускорения в направлении, перпендикулярном плоскости перемычки (рис. 4.). Акселерометр может определять направление ускорения, если сделать перемычку намного более жесткой в перпендикулярном направлении. Акселерометр можно использовать в системе управления, создав «обратную связь» с источником ускоряю
Измерением резонансной частоты вибратора (рис. 3.) можно контролировать любой внешний параметр, изменяющий силу растяжения перемычки, в том числе и температуру, поскольку различие коэффициентов теплового расширения вибрирующей перемычки и основания изменяет величину растягивающей силы. С другой стороны, при правильном выборе материалов можно практически полностью избавиться от температурной чувствительности датчика, что увеличивает точность измерения других физических параметров. При помощи такой микроструктуры можно измерять скорость струи газа, действующего на мембрану или измерительную перемычку. Кроме того, измерения можно проводить, нанося на перемычку химически активное покрытие, изменяющее ее размеры или массу под действием химических реакций или адсорбции.
На центральную область вибрирующего чувствительного элемента можно поместить массу. В результате сила натяжения перемычки будет зависеть от величины ускорения в направлении, перпендикулярном плоскости перемычки (рис. 4.). Акселерометр может определять направление ускорения, если сделать перемычку намного более жесткой в перпендикулярном направлении. Акселерометр можно использовать в системе управления, создав «обратную связь» с источником ускоряю

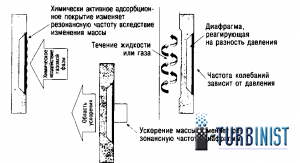

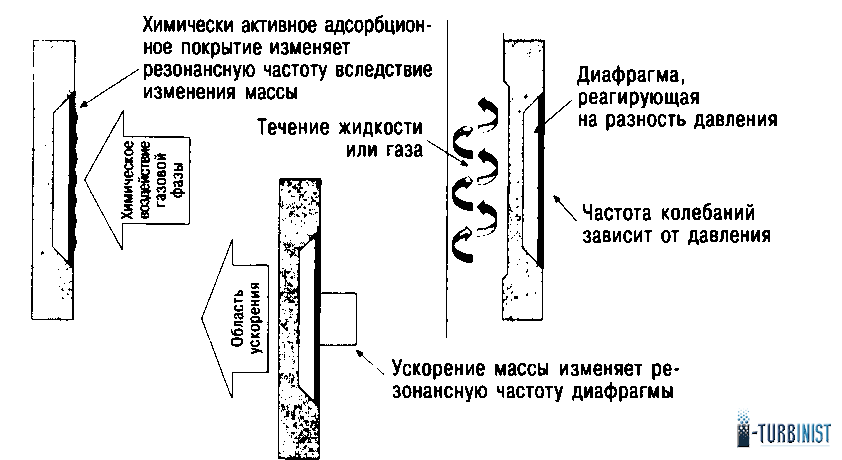

Рис. 4. Изменение резонансной частоты моста текущей жидкостью, ускорением, химическими реакциями и т.д.
щей силы. При этом он может иметь также форму балки. Достоинством кремния является исключительная линейность, без сколько-нибудь существенного механического гистерезиса.
Большой интерес представляют также МЭМС на основе гироскопического измерительного элемента. Принцип их работы основан на действии кориолисовой центробежной силы. Эта сила модулирует резонансную частоту колебаний вращающегося элемента в форме кольца или бокала (скорость вращения нужно измерить). Сила Кориолиса приводит к различному изменению резонансных частот по двум направлениям в плоскости вращения, причем разность резонансных частот пропорциональна скорости вращения. Одним из достоинств таких гироскопов является отсутствие вращающихся подшипников. МЭМС с колебательным элементом в форме бокала разрабатывали по крайней мере 25 лет, но несмотря на это он не нашел широкого применения до сих пор. Это обусловлено тем, что для получения высокой чувствительности необходима чрезвычайно высокая точность производства деталей. Производство осуществляется с допусками до сотен или даже тысяч слоев кремния, но чувствительность датчика ограничена малой массой. Тем не менее микромеханический кремниевый гироскоп еще не раскрыл весь свой потенциал.
В интеллектуальных структурах МЭМС дополняют и отчасти конкурируют с волоконными датчиками. МЭМС-датчики очень малы, а их положение точно известно. При этом в одном чипе можно разместить несколько датчиков, выполняющих различные измерения. Эта особенность датчиков используется пока мало, несмотря на очевидный потенциал применения, например в медицине. МЭМС-датчики потенциально недороги, и их стоимость определяется в основном стоимостью корпуса, необходимостью проведения тестирования и сертификации. Они могут использоваться в разнообразных устройствах, например в акселерометрах и автомобильных воздушных подушках безопасности.
В настоящее время МЭМС используются в интеллектуальных структурах очень редко. Между тем они имеют множество достоинств. В частности, они имеют размеры порядка долей миллиметра и способны работать при очень высоких температурах. Информацию с них можно считывать оптически или передавать по миниатюрному электроканалу связи. Еще одним их преимуществом является возможность обеспечения очень быстрого реагирования, за время порядка долей микросекунды.
Можно отметить, что МЭМС-датчики, в отличие от волоконно-оптических, особенно удобны для контроля поведения небольших устройств. Уже реализованы системы, исследующие отдельные участки поверхности кристаллов. Это возможно благодаря малости МЭМС-датчиков. Они применяются и в медицинских целях. Тем не менее до сих пор используется лишь малая доля их потенциала, и область широкого применения МЭМС-систем еще не найдена. Наиболее перспективным выглядит их применение в медицине, биологии, экологии и призводстве высокоточного оборудования.
Большой интерес представляют также МЭМС на основе гироскопического измерительного элемента. Принцип их работы основан на действии кориолисовой центробежной силы. Эта сила модулирует резонансную частоту колебаний вращающегося элемента в форме кольца или бокала (скорость вращения нужно измерить). Сила Кориолиса приводит к различному изменению резонансных частот по двум направлениям в плоскости вращения, причем разность резонансных частот пропорциональна скорости вращения. Одним из достоинств таких гироскопов является отсутствие вращающихся подшипников. МЭМС с колебательным элементом в форме бокала разрабатывали по крайней мере 25 лет, но несмотря на это он не нашел широкого применения до сих пор. Это обусловлено тем, что для получения высокой чувствительности необходима чрезвычайно высокая точность производства деталей. Производство осуществляется с допусками до сотен или даже тысяч слоев кремния, но чувствительность датчика ограничена малой массой. Тем не менее микромеханический кремниевый гироскоп еще не раскрыл весь свой потенциал.
В интеллектуальных структурах МЭМС дополняют и отчасти конкурируют с волоконными датчиками. МЭМС-датчики очень малы, а их положение точно известно. При этом в одном чипе можно разместить несколько датчиков, выполняющих различные измерения. Эта особенность датчиков используется пока мало, несмотря на очевидный потенциал применения, например в медицине. МЭМС-датчики потенциально недороги, и их стоимость определяется в основном стоимостью корпуса, необходимостью проведения тестирования и сертификации. Они могут использоваться в разнообразных устройствах, например в акселерометрах и автомобильных воздушных подушках безопасности.
В настоящее время МЭМС используются в интеллектуальных структурах очень редко. Между тем они имеют множество достоинств. В частности, они имеют размеры порядка долей миллиметра и способны работать при очень высоких температурах. Информацию с них можно считывать оптически или передавать по миниатюрному электроканалу связи. Еще одним их преимуществом является возможность обеспечения очень быстрого реагирования, за время порядка долей микросекунды.
Можно отметить, что МЭМС-датчики, в отличие от волоконно-оптических, особенно удобны для контроля поведения небольших устройств. Уже реализованы системы, исследующие отдельные участки поверхности кристаллов. Это возможно благодаря малости МЭМС-датчиков. Они применяются и в медицинских целях. Тем не менее до сих пор используется лишь малая доля их потенциала, и область широкого применения МЭМС-систем еще не найдена. Наиболее перспективным выглядит их применение в медицине, биологии, экологии и призводстве высокоточного оборудования.
