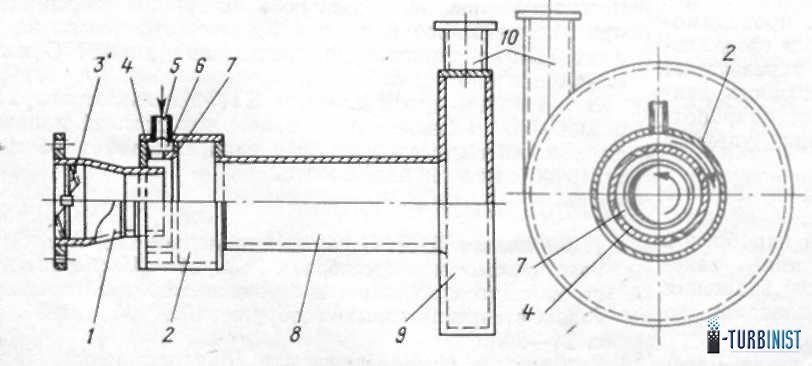

Автором разработан вихревой компрессор, предназначенный для повышения давления инжектируемой среды в целях использования вторичных энергоресурсов и экономии топлива. Вихревой компрессор (см. рисунок) состоит из цилиндрической камеры расширения 2, патрубка 1 для инжектируемого пара (газа), смесительной камеры 8 и камеры сжатия 9 с патрубком 10. Внутри камеры расширения находится кольцевая камера для рабочего пара (газа), поступающего через патрубок 5. В цилиндрической стенке 7 камеры имеются тангенциальные щелевые сопла 4, а на входе патрубка 1 установлены лопатки 3.
Вихревой компрессор работает следующим образом. Рабочий пар (газ), поступая через сопла 4 в камеру расширения 2, интенсивно закручивается и под действием центробежных сил отбрасывается на периферию камеры, при этом в осевой части камеры создается разряжение. Инжектируемая среда, поступающая в компрессор через патрубок 1, закручивается на лапках 3 в направлении, противоположном вращению рабочего газа. При смешивании рабочей инжектируемой среды в камерах 8 9 вращающаяся смесь резко затормаживается и окружная скорость снижается, а давление и температу пара (газа) повышаются.
Вихревой компрессор работает следующим образом. Рабочий пар (газ), поступая через сопла 4 в камеру расширения 2, интенсивно закручивается и под действием центробежных сил отбрасывается на периферию камеры, при этом в осевой части камеры создается разряжение. Инжектируемая среда, поступающая в компрессор через патрубок 1, закручивается на лапках 3 в направлении, противоположном вращению рабочего газа. При смешивании рабочей инжектируемой среды в камерах 8 9 вращающаяся смесь резко затормаживается и окружная скорость снижается, а давление и температу пара (газа) повышаются.
Основное достоинство вихревого компрессора — устойчивость работы на разных режимах при изменен параметров рабочей и инжектир;мой сред. Вихревые компрессо можно применять для редуцирован природного газа высокого давления
При этом энергия газа используется для инжекции воздуха, необходимого в процессе сгорания газа в камере сгорания газотурбинной установки топках котлов и печей. В этом случае вихревой компрессор может быть использован как элемент горения, для инжекции первичного воздуха.
При использовании вихревого компрессора в качестве нагнетателя первичного воздуха в камеру сгорания газовой турбины необходимость в редуцировании топливного газа отпадает. Одновременно снижается расход энергии в турбокомпрессоре газовой турбины для нагнетания в камеру сгорания оставшегося объема (вторичного) воздуха.
Большой экономический эффект в народном хозяйстве можно получить при использовании вихревых компрессоров для утилизации отработанного или вторичного пара, а также на газовом промысле для сжатия и транспортировки газа из скважин с низким давлением за счет энергии газа высокого давления из соседних скважин.
Применение вихревых компрессоров в энергетике и в технологических процессах позволит повысить к. п. д. газовых турбин, котлов и другого оборудования, а также снизить расход топлива.
Вихревой компрессор конструкции автора признан изобретением, а за внедрение и разработку схем по экономии энергоресурсов отмечен серебряной медалью ВДНХ.
Применение вихревых компрессоров в энергетике и в технологических процессах позволит повысить к. п. д. газовых турбин, котлов и другого оборудования, а также снизить расход топлива.
Вихревой компрессор конструкции автора признан изобретением, а за внедрение и разработку схем по экономии энергоресурсов отмечен серебряной медалью ВДНХ.
А. Ф. Дерявко (Краснодароргэнергогаз)
"Газовая промышленность" 1982
