Газораспределительная станция: состав и назначение

1.5. ОСНОВНЫЕ УЗЛЫ ГРС

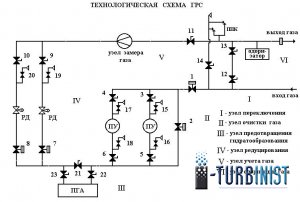

 На рисунке 1 представлена технологическая схема ГРС, где обозначены основные узлы ГРС, каждый из которых имеет своё назначение.

Основные узлы ГРС:

1. узел переключения;
2. узел очистки газа;
3. узел предотвращения гидратообразования;
4. узел редуцирования;
5. узел учёта газа;
6. узел одоризации газа.

Узел переключения ГРС предназначен для переключения потока газа высокого давления с автоматического на ручное регулирование давления по обводной линии, а также для предотвращения повышения давления в линии подачи газа потребителю с помощью предохранительной арматуры.

Узел очистки газа ГРС предназначен для предотвращения попадания механических (твёрдых и жидких) примесей в технологическое и газорегуляторное оборудование и средства контроля и автоматики ГРС и потребителя.

Узел предотвращения гидратообразований предназначен для предотвращения обмерзания арматуры и образования кристаллогидратов в газопроводных коммуникациях и арматуре.

 Узел редуцирования газа предназначен для снижения и автоматического поддержания заданного давления газа, подаваемого потребителю.

Узел учёта газа предназначен для учёта количества расхода газа с помощью различных расходомеров и счётчиков.

Узел одоризации газа предназначен для добавления в газ веществ с резким неприятным запахом (одорантов). Это позволяет своевременно обнаруживать утечки газа по запаху без специального оборудования.
